Доставка транспортной компанией!
Комплект поставки
В комплект поставки выключателя нагрузки ВНА входит:
— выключатель нагрузки ВНА (исполнение в зависимости от заказа);
— привод ПР-10-II с удлиненной рукояткой для управления выключателем;
— привод ПР-10 с красной рукояткой, в количестве соответствующем количеству встроенных заземлителей;
— вилка ВГ-21/16, в количестве соответствующем количеству приводов;
— вилка ВП-21/16, в количестве соответствующем количеству приводов;
— паспорт 1 экз;
— руководство по эксплуатации.
Назначение

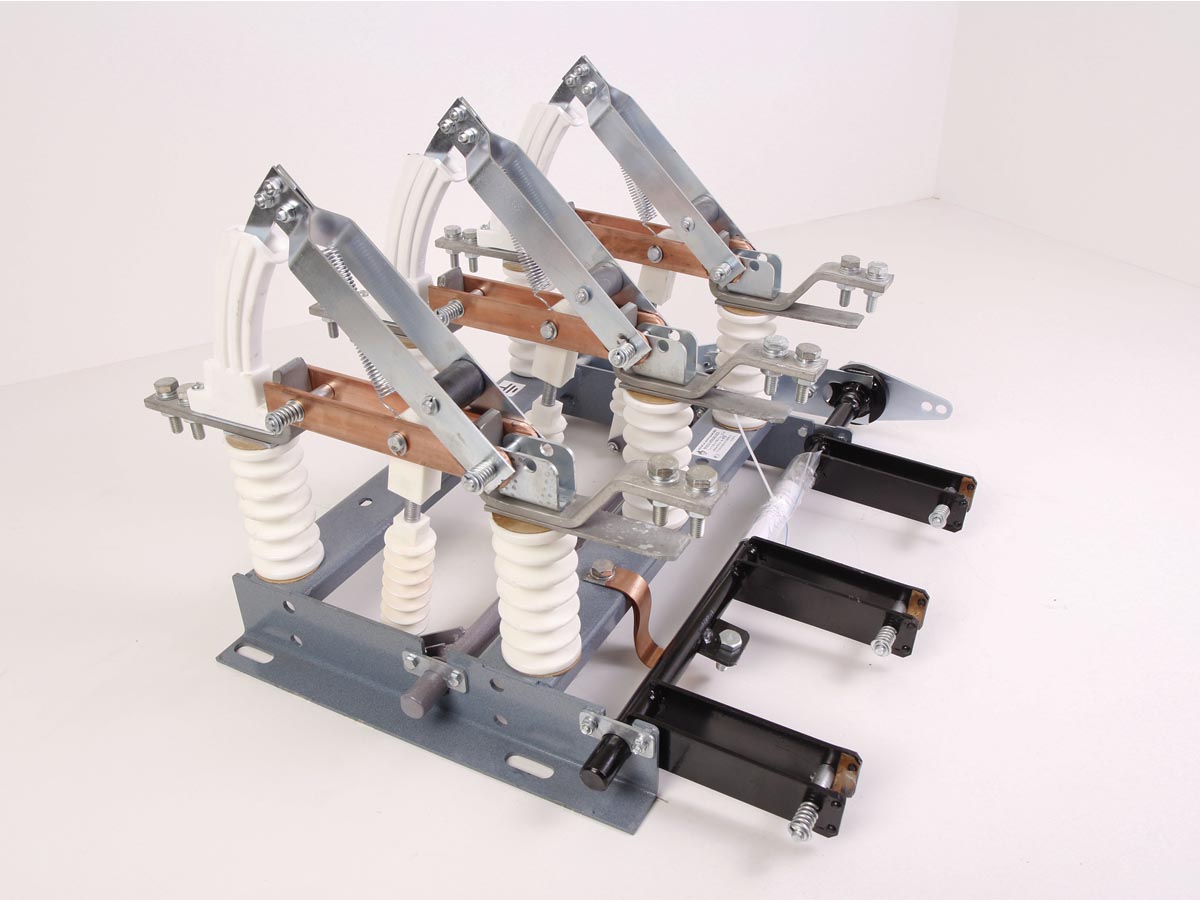

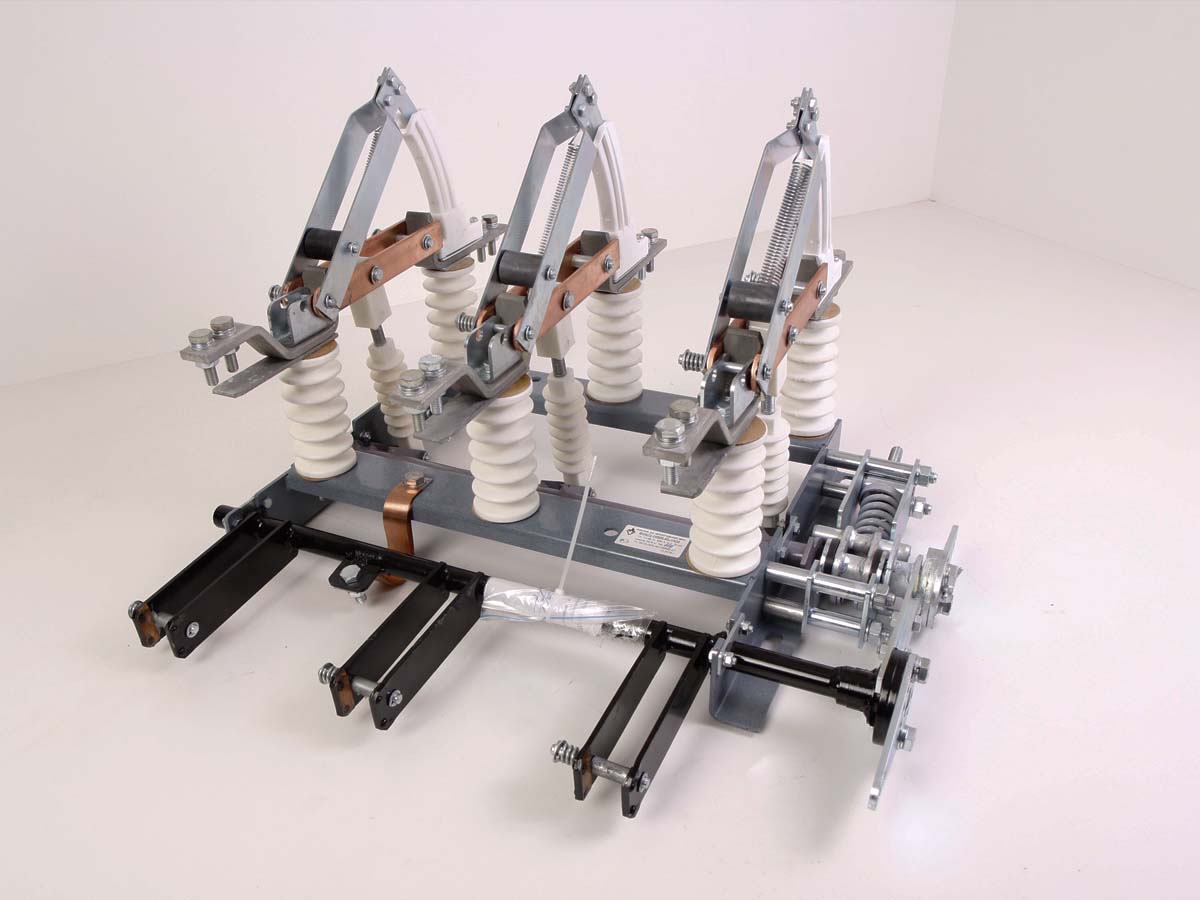

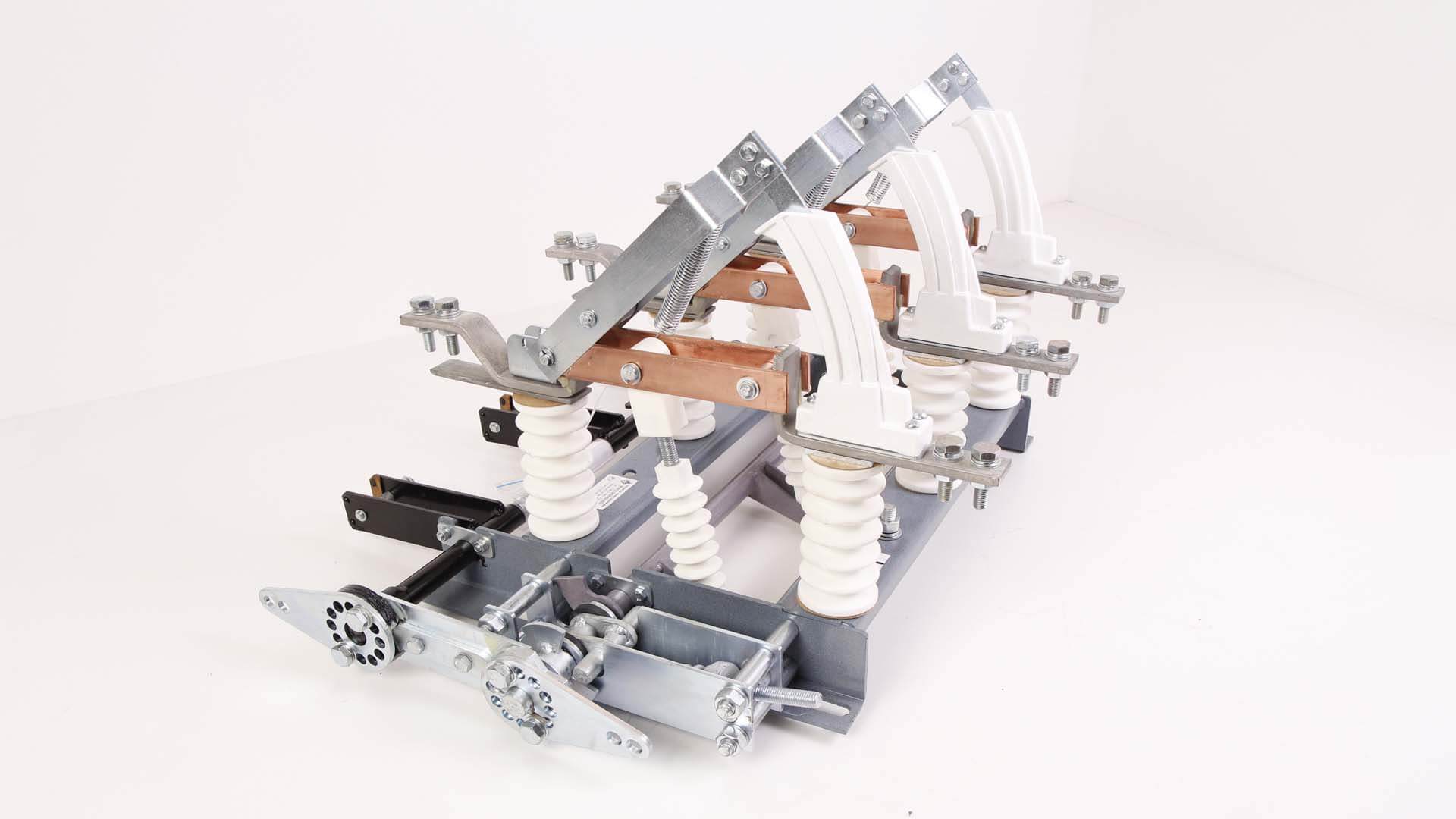

Выключатели нагрузки автогазовые типа ВНА предназначены для коммутации под нагрузкой участков электрической цепи трехфазного тока 400 и 630 А частотой 50 Гц напряжением до 10 кВ, для обеспечения безопасного производства работ на отключенном участке электрической цепи; а также заземления отключенных участков при помощи стационарных заземлителей.
Оперирование выключателями нагрузки ВНА и встроенными заземлителями производится ручными приводами ПР-10, которые обеспечивают их фикcaцию вo включeннoм и oтключeннoм пoлoжeнии и блoкиpoвку этиx пoлoжeний при помощи механических или электромагнитных замков.
Оперирование выключателями нагрузки продольного исполнения производится шестигранным рычагом.
Опорная изоляция выключателей нагрузки ВНА выполняется на полимерных изоляторах ИОЛП-10. По заказу возможно изготовление выключателей с фарфоровыми изоляторами ИОР-10-3,75-УХЛ2.
Условия эксплуатации
— Высота над уровнем моря до 1000 м;
— температура окружающего воздуха от -60 до + 45°С;
— окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию, содержание коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150;
— рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону
| Наименование параметра | Значение параметра | ||
| 1. | Номинальное напряжение, кВ | 10 | |
| 2. | Наибольшее рабочее напряжение, кВ | 12 | |
| 3. | Номинальный ток, А | 400; 630 | |
| 4. | Номинальный ток отключения при cosj ³ 0,7, А | 400; 630 | |
| 5. | Нормированные параметры сквозных токов короткого замыкания: | ||
| наибольший ток (ток электродинамической стойкости), кА | 51 | ||
| номинальное начальное значение периодической составляющей, кА | 20 | ||
| время протекания тока (время короткого замыкания), с | 1 | ||
| 6. | Нормированные параметры тока включения, кА: | ||
| наибольший ток | 51 | ||
| начальное действующее значение периодической составляющей | 20 | ||
| 7. | Активный ток, равный номинальному току отключенияпри cosj ³ 0,7, А | 400(630) | |
| 8. | Сопротивление главного токоведущего контура постоянному току не более, мкОм | 120 | |
Срок службы до списания – 25 лет
Срок гарантии – два года со дня ввода в эксплуатацию, но не более 2,5 лет со дня отгрузки.
