Автоматические выключатели дифференциального тока (АВДТ)

Всё про дифавтоматы: зачем ставить и как они работают

Дифференциальный автомат — это многофункциональное защитное устройство, в котором совмещены два ключевых компонента: автоматический выключатель и УЗО (устройство защитного отключения). Его основное назначение — мгновенно обесточить цепь при выявлении потенциальной угрозы в работе электросети.
Этот аппарат способен одновременно реагировать на несколько видов опасных отклонений: токовые перегрузки, короткие замыкания и токи утечки, которые возникают, например, из-за повреждения изоляции или контакта с оголённым проводом. Благодаря такому сочетанию функций, дифавтомат

• обеспечивает всестороннюю защиту:
• предотвращает перегрев кабеля и риск возгорания при перегрузке;
• отключает питание при коротком замыкании;
• реагирует на ток утечки, тем самым защищая человека от поражения током;
• стабилизирует подачу электроэнергии в нормальном режиме работы цепи.
• предотвращение аварий за счёт автоматического отключения при критических отклонениях.

Принцип работы основан на сравнении токов в фазном и нулевом проводниках. Если значения отличаются — значит, часть энергии «утекла» через посторонний путь, и дифавтомат тут же размыкает цепь, предотвращая последствия.
Установка такого устройства повышает уровень безопасности в электроснабжении и упрощает сборку щита: вместо двух отдельных приборов (автомата и УЗО) монтируется один компактный модуль, что экономит место и ускоряет монтаж.

Область применения дифференциальных автоматов

Автоматы с дифференциальной защитой применяются везде, где важно обеспечить безопасность электроснабжения и предотвратить сбои, вызванные перегрузкой или утечками.

• В частных и многоквартирных домах. Дифавтоматы чаще всего устанавливаются для отдельных цепей — розеточных линий на кухне, в ванных, для подключения бойлеров, варочных поверхностей, стиральных машин, кондиционеров и других энергоёмких приборов. Особенно актуально их использование в помещениях с высокой влажностью.
• В коммерческих и административных зданиях. Применяются для защиты линий с офисной техникой, освещением, охранными и кассовыми системами, где важна стабильность электросети.
• На производственных участках. Устройства защищают от перегрузки и утечек участки с промышленным оборудованием — станками, вентиляционными установками, морозильными агрегатами, насосами и т.п.
• Также их устанавливают в распределительные щиты наружного освещения, в гаражных комплексах, сараях, хозяйственных постройках и на уличных электрощитках.

Типы и обозначения дифавтоматов

Существует несколько классификаций данных устройств. Ниже приведены наиболее распространённые:

По характеру утечки тока:

• AC — базовый вариант, реагирующий исключительно на синусоидальные переменные токи утечки. Используется для защиты обогревателей, ламповых линий, электроплит.
• A — многофункциональный тип, реагирующий на утечку как переменного, так и импульсного постоянного тока. Актуален при подключении современной техники с импульсными блоками питания: стиральных и посудомоечных машин, телевизоров, зарядных устройств.
• B — распознаёт утечку любых типов, включая высокочастотные постоянные токи. Уместен на объектах с инверторами, солнечными батареями, зарядными станциями.

По числу полюсов:

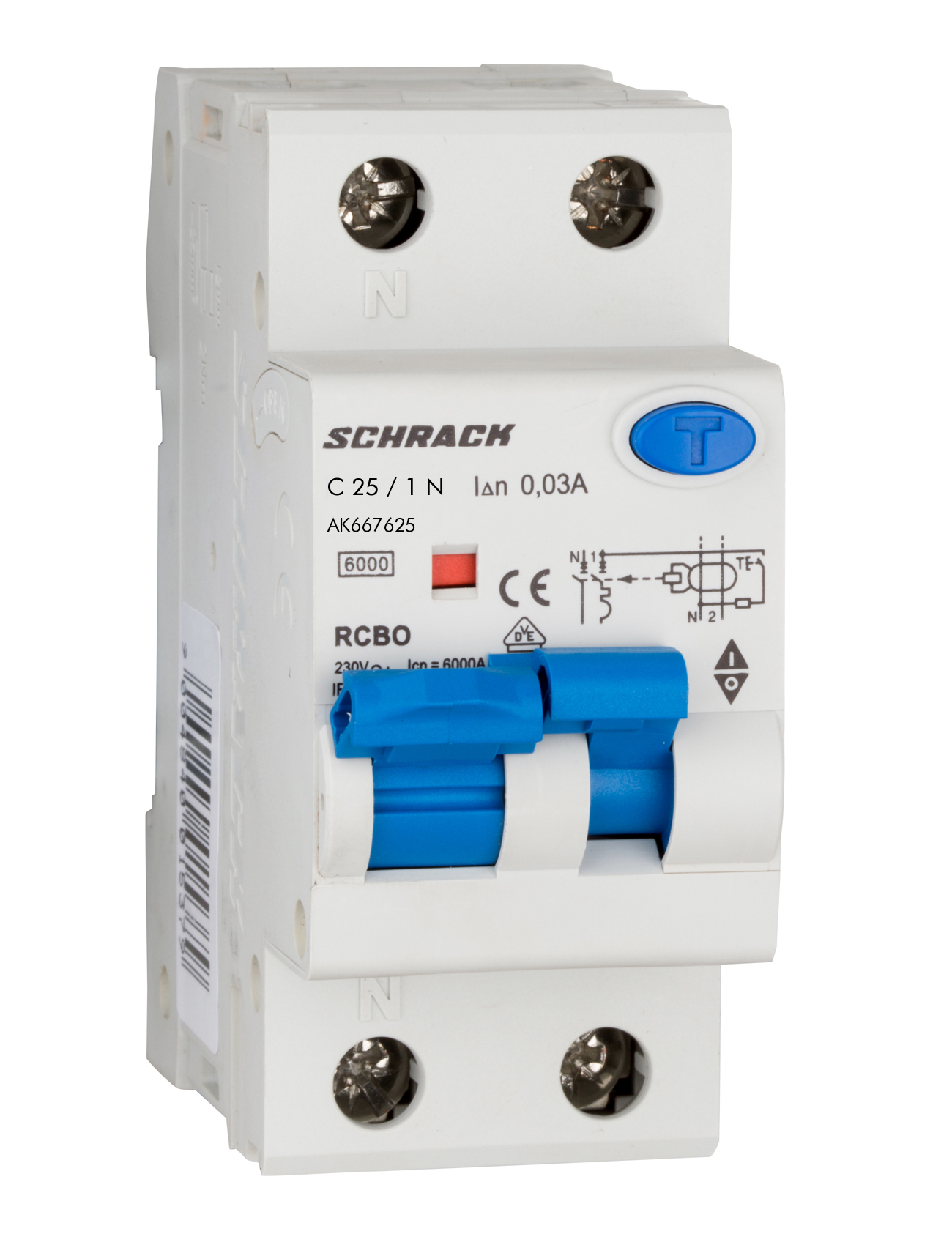

• 2P (1P+N) — монтируются в однофазные сети на 220 В, одновременно отключают фазу и нейтраль.

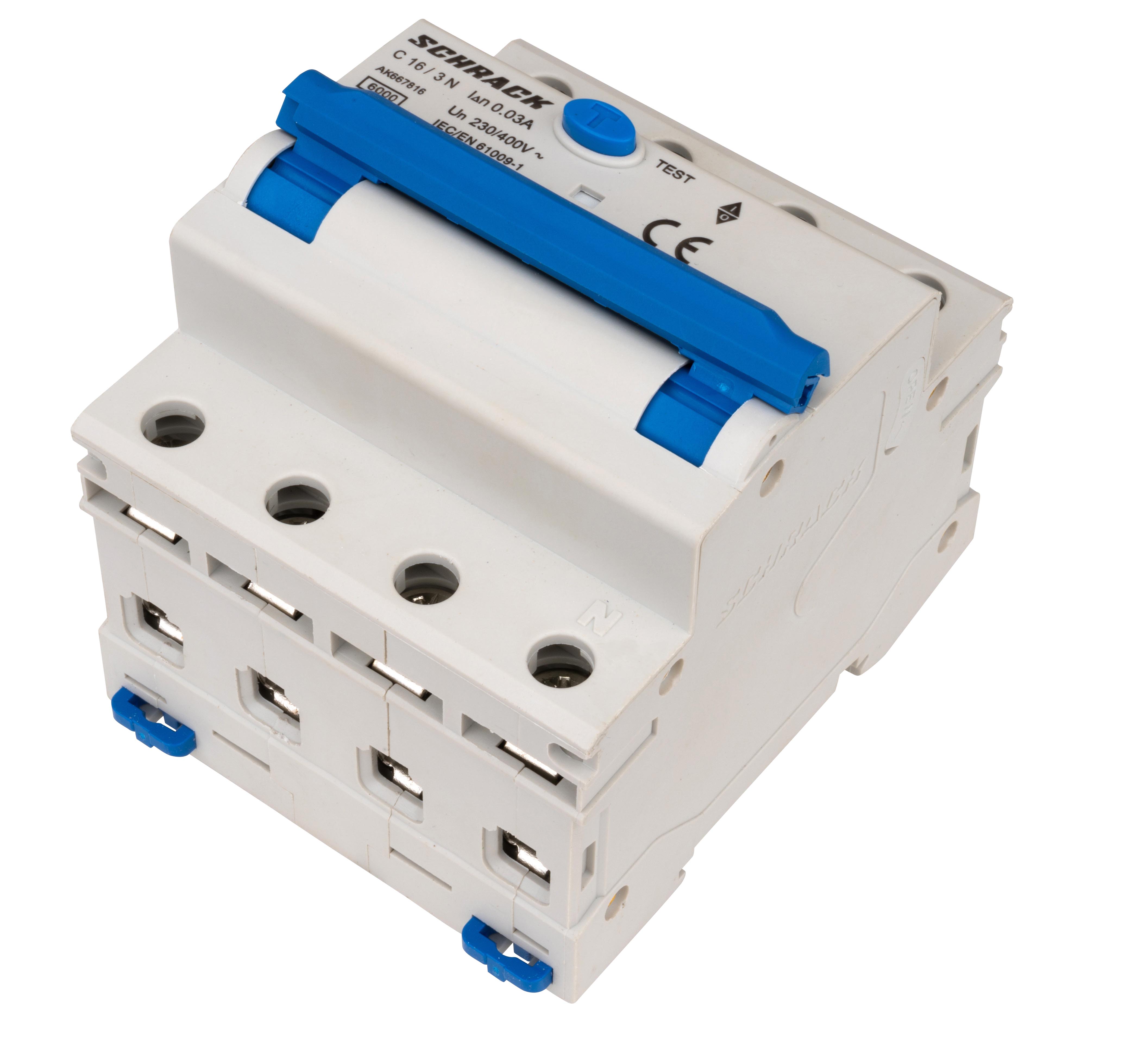

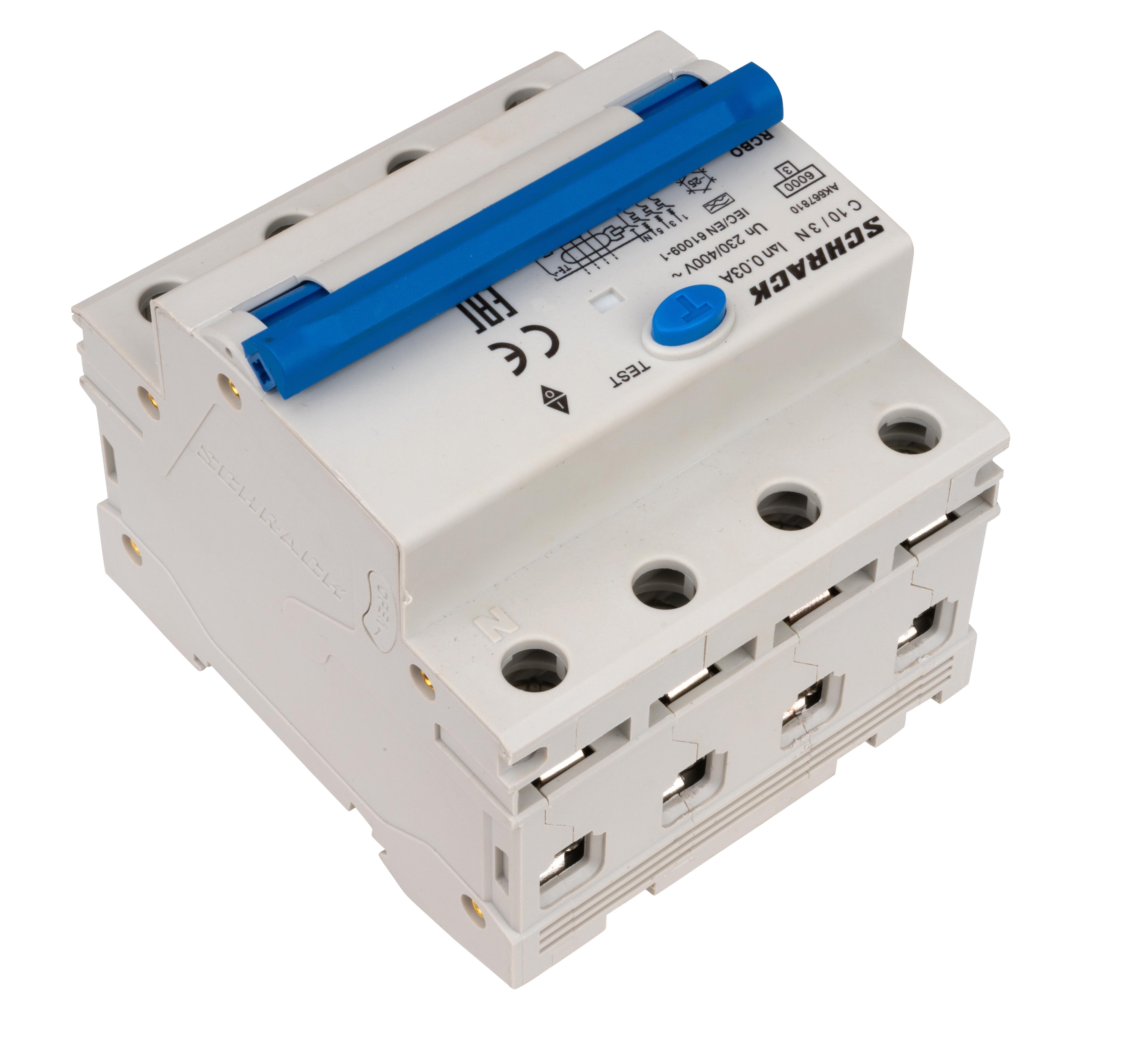

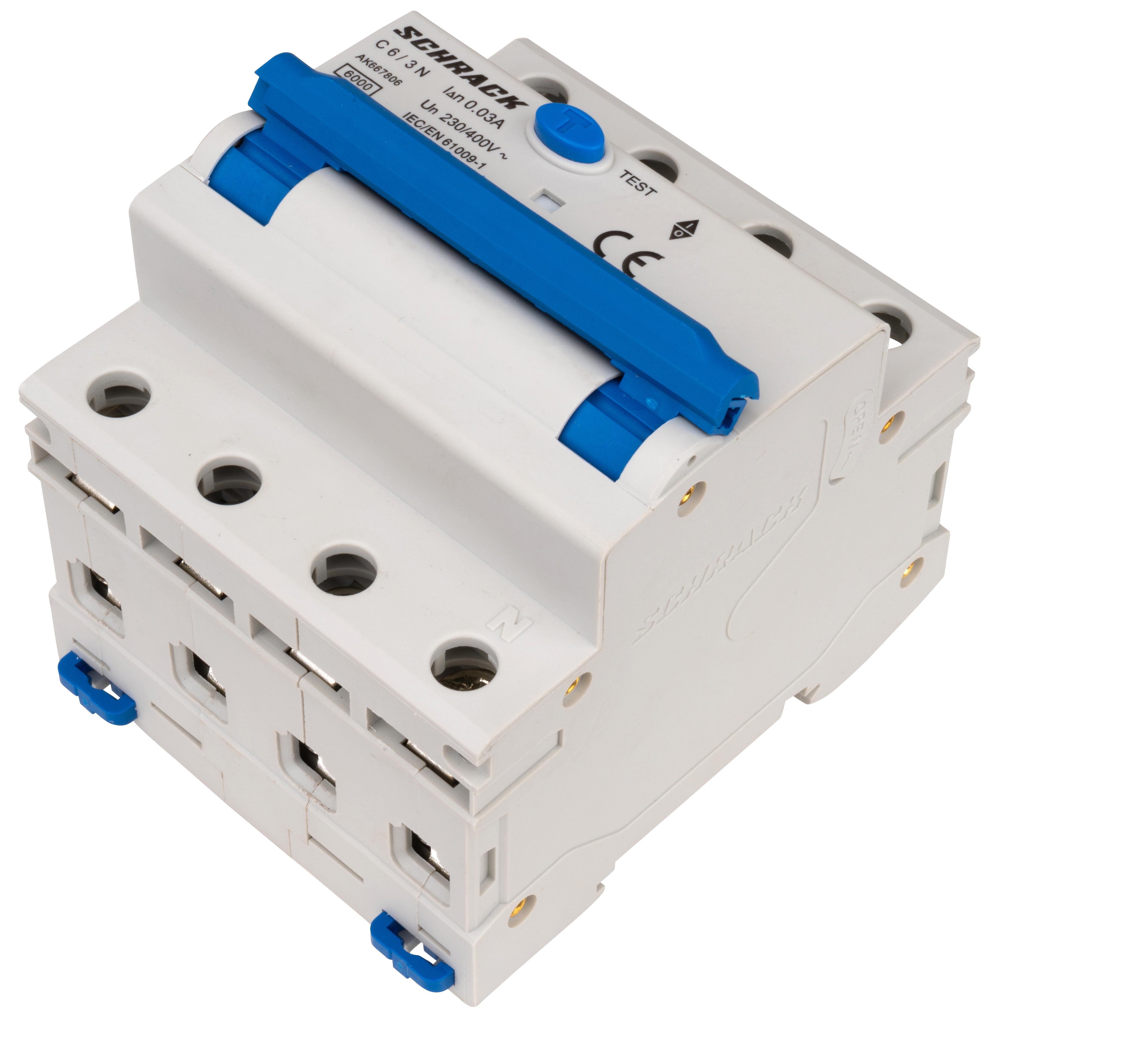

• 4P (3P+N) — рассчитаны на трёхфазные линии 380 В, применяются в промышленных и коммерческих сетях.

По классу отклика на превышение тока:

• B — срабатывание происходит при превышении номинала в 3–5 раз. Уместен для простых нагрузок.
• C — диапазон срабатывания 5–10 крат. Универсален.
• D — реагирует на ток в 10–20 раз выше нормы. Используется для защиты пусковых устройств и электромоторов.

Характеристики автоматов с дифференциальной защитой

Параметры дифавтоматов делятся на две группы: относящиеся к функции автомата и к УЗО.

Автоматическая часть:

• номинальный ток (А) — рабочий ток, при котором устройство функционирует без отключения;
• характеристика отключения (B, C, D) — определяет поведение при резких пусковых токах;
• отключающая способность — максимальный ток КЗ, который прибор способен разомкнуть;
• рабочее напряжение (В) — стандартно 230 В (однофазные), 380 В (трёхфазные), но возможны и варианты: 127 В, 500 В.

Часть УЗО:

• ток утечки (мА) — значение, при котором активируется отключение (стандарт — 10, 30, 100, 300 мА);
• тип по утечке: AC, A, B, F — различие по распознаваемым формам тока;
• тип отклика — мгновенное или с задержкой (селективное).

Как выбрать дифференциальный автомат: ориентиры и рекомендации

Грамотный выбор дифавтомата начинается с анализа условий эксплуатации. Оцените тип помещения, количество подключённых потребителей и характер предполагаемой нагрузки. Для розеточных групп и освещения подойдут модели с номинальным током 16–25 А и характеристикой срабатывания типа B или C. Если планируется подключение оборудования с высокими пусковыми токами — выбирайте тип D.
Не менее важным параметром остаётся чувствительность к току утечки. Для защиты отдельных зон (ванной комнаты, бойлера) оптимальны устройства на 10 мА. Для групповой защиты или всего объекта — 30 мА. При этом стоит учитывать не только технику, но и тип электросети: однофазная — 230 В, трёхфазная — 380 В.

Не переплачивайте за избыточные функции

Цена устройства напрямую зависит от его характеристик. Чем мощнее и многофункциональнее прибор — тем выше его стоимость. Но для стандартных бытовых задач зачастую достаточно недорогой модели с базовыми опциями. Нет смысла приобретать промышленный дифавтомат с запасом «на всякий случай», если он не будет использоваться в полной мере.
Если возникают сомнения — лучше проконсультироваться со специалистом. Неправильно подобранный автомат не только не защитит оборудование, но и может создать угрозу для всей системы электроснабжения.

Схема подключения и монтаж

Устройство закрепляется в щите на DIN-рейке, и подключается в разрыв фазы и ноля.

Основные этапы подключения:

1. Отключить ввод.
2. Установить на рейку.
3. Подключить фазу и ноль на верхние контакты.
4. Подключить нагрузку к нижним клеммам.
5. Проверить с помощью кнопки «ТЕСТ».

Важно! Нельзя подключать «чужую» нейтраль от соседних линий — это вызовет ложные срабатывания. А заземление подключается только к отдельной шине, не к дифавтомату.

Внутреннее устройство дифференциального автомата

Устройство спроектировано так, чтобы мгновенно реагировать на любые нарушения в электросети.
Внутри дифавтомата расположены:

• электромагнитный расцепитель;
• тепловая защита;
• трансформатор утечки;
• блок обработки сигнала;
• механизм отключения;
• тестовая кнопка.

Все элементы заключены в огнестойкий корпус с защитой от дуги.

В чём разница между дифавтоматом, УЗО и автоматом: простое сравнение

Его отличия заключаются в следующем:

• Два типа защиты в одном устройстве. Прибор сочетает в себе функции контроля утечки электричества и автоматического отключения при коротком замыкании или превышении допустимой нагрузки. Таким образом, он заменяет собой связку из УЗО и автомата в одном корпусе.
• Упрощённая схема подключения. Поскольку всё находится в одном корпусе, не требуется связывать между собой два прибора, что делает монтаж менее трудоёмким и позволяет рационально использовать пространство внутри электрического щита.
• Быстрая замена — только целиком. Если внутри что-то вышло из строя, заменяется весь прибор, а не отдельная часть.
• Цена выше, но оправдана. Стоимость дифавтомата выше, чем отдельного УЗО или автомата, но за счёт компактности и универсальности он часто оказывается выгоднее.

Дифавтомат — это современное решение, особенно когда важно сэкономить пространство и получить комплексную защиту без лишней проводки.
