Блоковые комплектные подстанции
БКТПБ Промира 10 кВ
Блоковые комплектные трансформаторные подстанции в бетонной оболочке предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц в сетях с изолированной или компенсированной нейтралью на стороне 6 (10) кВ и глухозаземленной нейтралью на стороне 0,4 кВ. Решение подходит для жилищно-коммунальных, общественных и промышленных объектов, а также коттеджных поселков и зон индивидуальной застройки.
- Комплексное заводское исполнение с полной готовностью к монтажу и пуску.
- Гибкость схемных решений для петлевых, магистральных и тупиковых распределительных сетей.
- Компактность модулей снижает требования к площади и упрощает согласования по землеотводу.
Назначение и архитектура решения
Каждая подстанция собирается из объемных блоков с полностью смонтированным оборудованием: распределительными устройствами высокого и низкого напряжения, шинами, вспомогательными цепями и системами жизнеобеспечения. Компоновка блоков подстраивается под конкретную электрическую схему, а оборудование может размещаться как в одном, так и в нескольких типовых модулях, соединяемых на площадке монтажа в единую конструкцию.
Объемные блоки предусматривают камеры силового трансформатора, внутренний контур заземления, цепи освещения, собственных нужд и вентиляции. Варианты исполнения допускают объединение отсеков РУВН и РУНН или их разделение по отдельным входам и помещениям в зависимости от требований заказчика.
Типы объемных блоков
Железобетонный блок
Состоит из монолитного верхнего элемента, образующего стены и крышу, и плиты основания. Между собой элементы соединяются цементным раствором и сваркой закладных деталей, формируя замкнутую конструкцию. В комплект входит фундаментный блок ФБК с кабельным каналом и маслосборником.
Крыша дополнительно защищена морозоустойчивыми гидроизоляционными материалами, а металлические двери, ворота и решетки обеспечивают безопасную эксплуатацию.

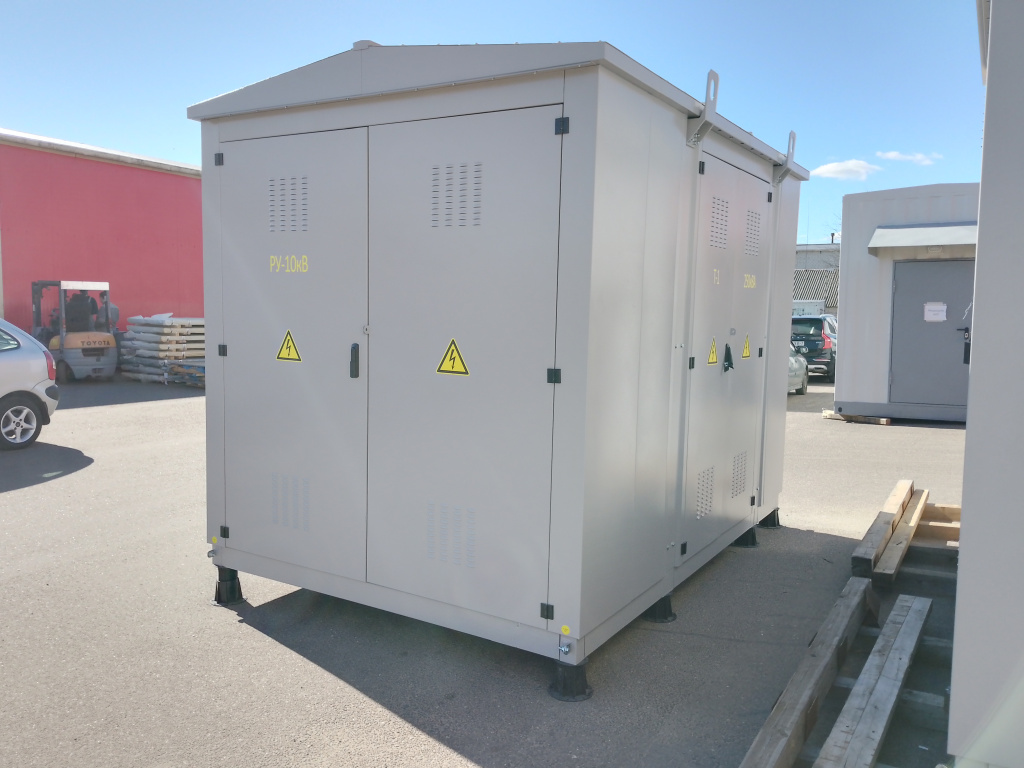

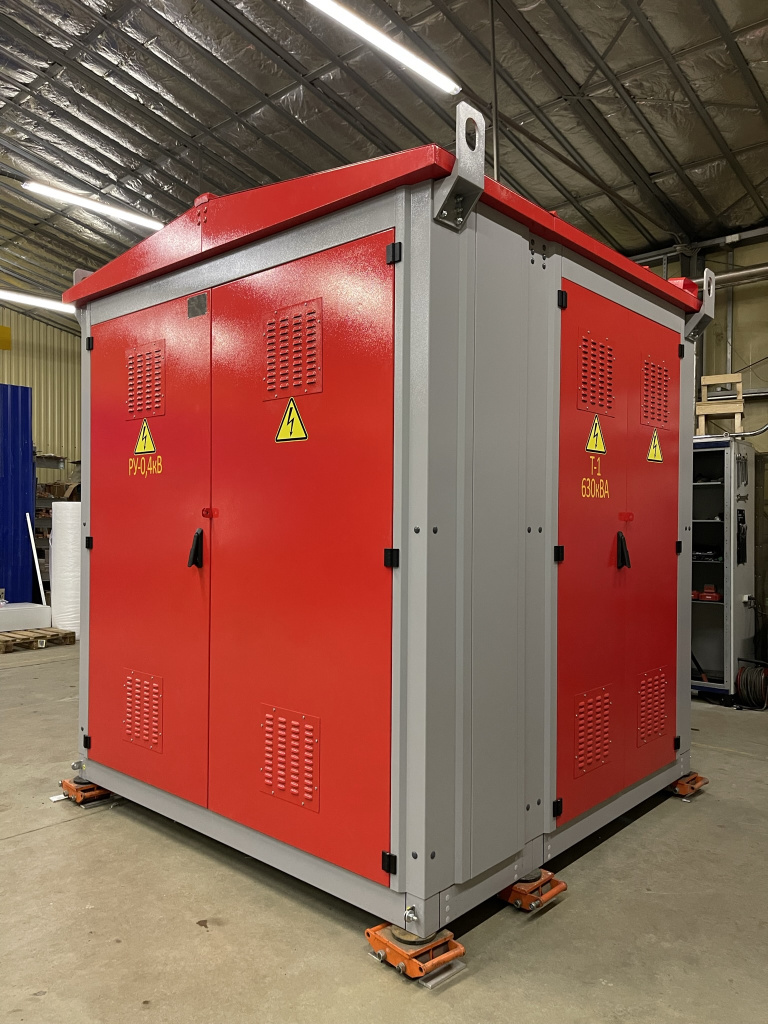

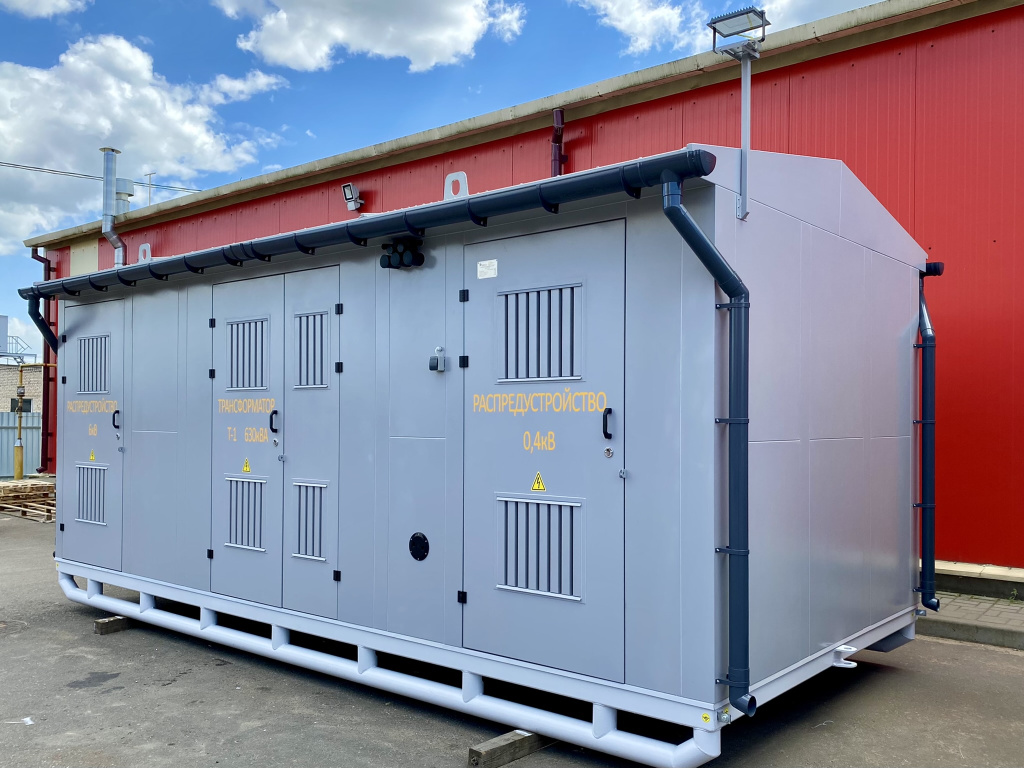

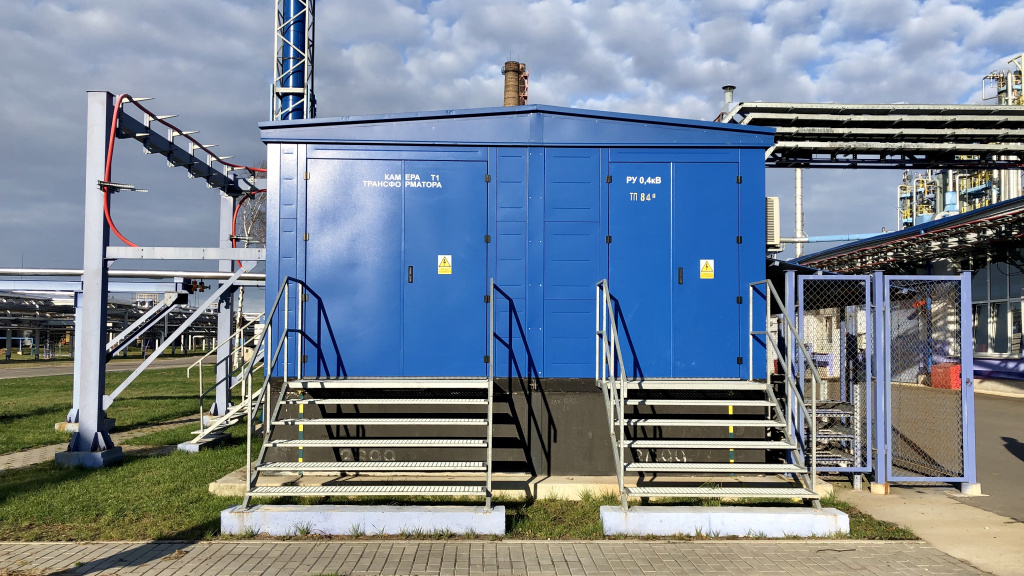

Металлический блок
Представляет собой сборную конструкцию на единой раме с несущими стойками из гнутых профилей толщиной не менее 2 мм. Заполнение стен и крыши листовым оцинкованным металлом повышает жесткость, а конек с вентиляционными проемами обеспечивает естественный воздухообмен.
Внутри расположены металлические двери, ворота, решетки и перегородка между трансформаторной и распределительными устройствами.

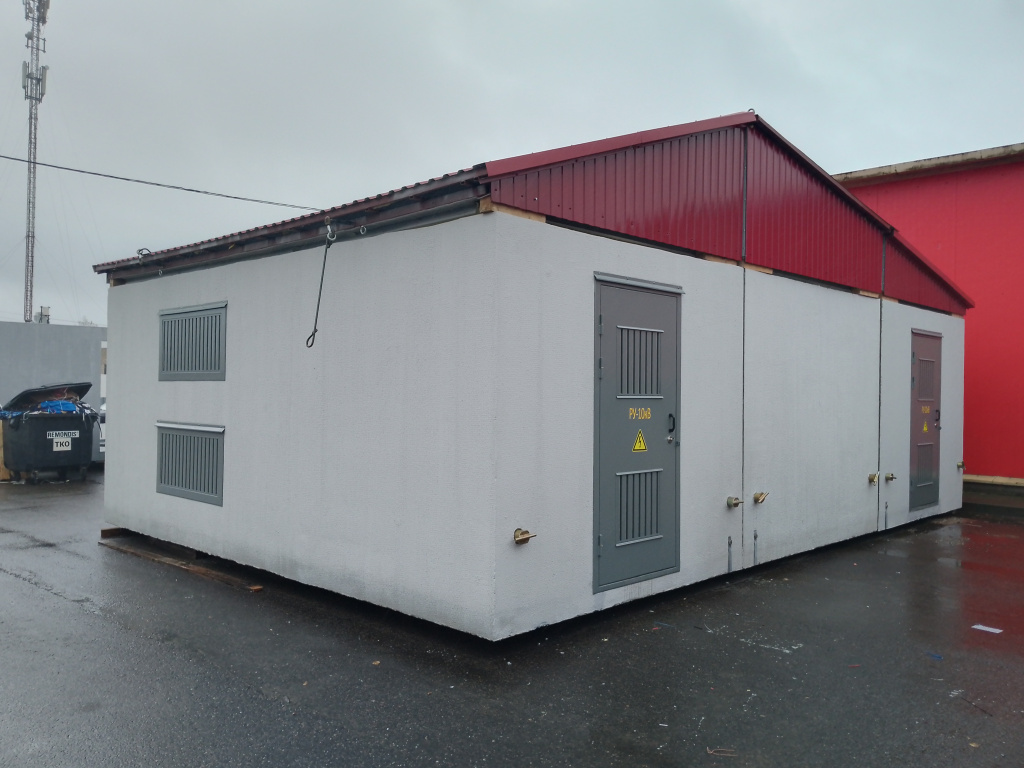

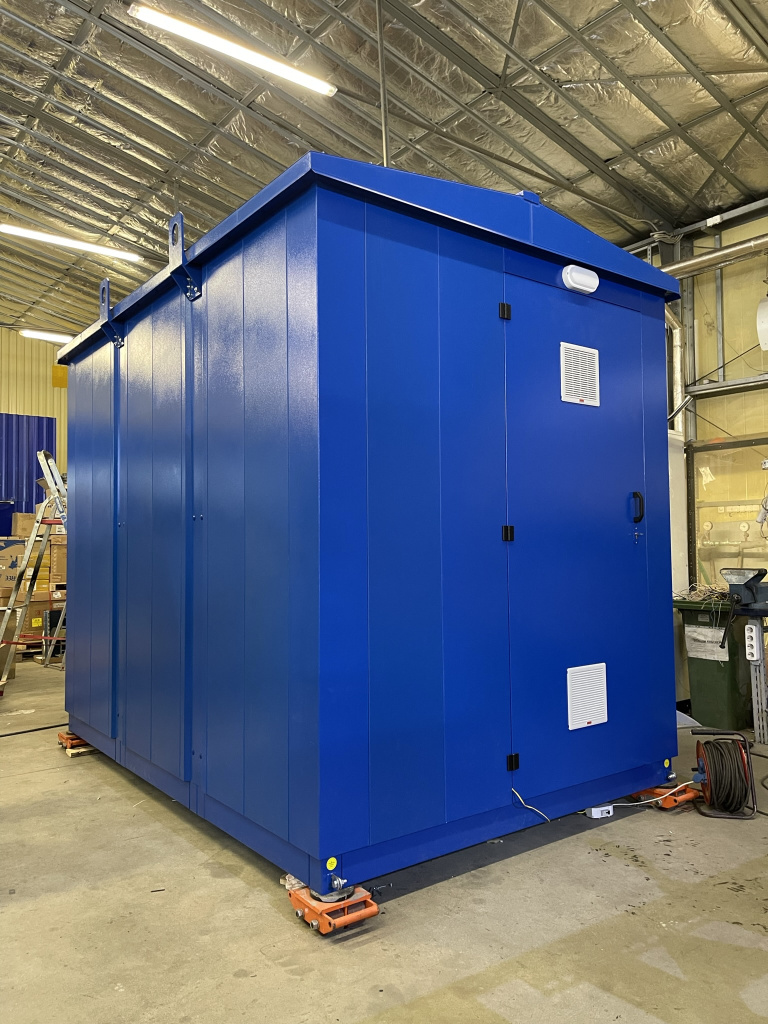

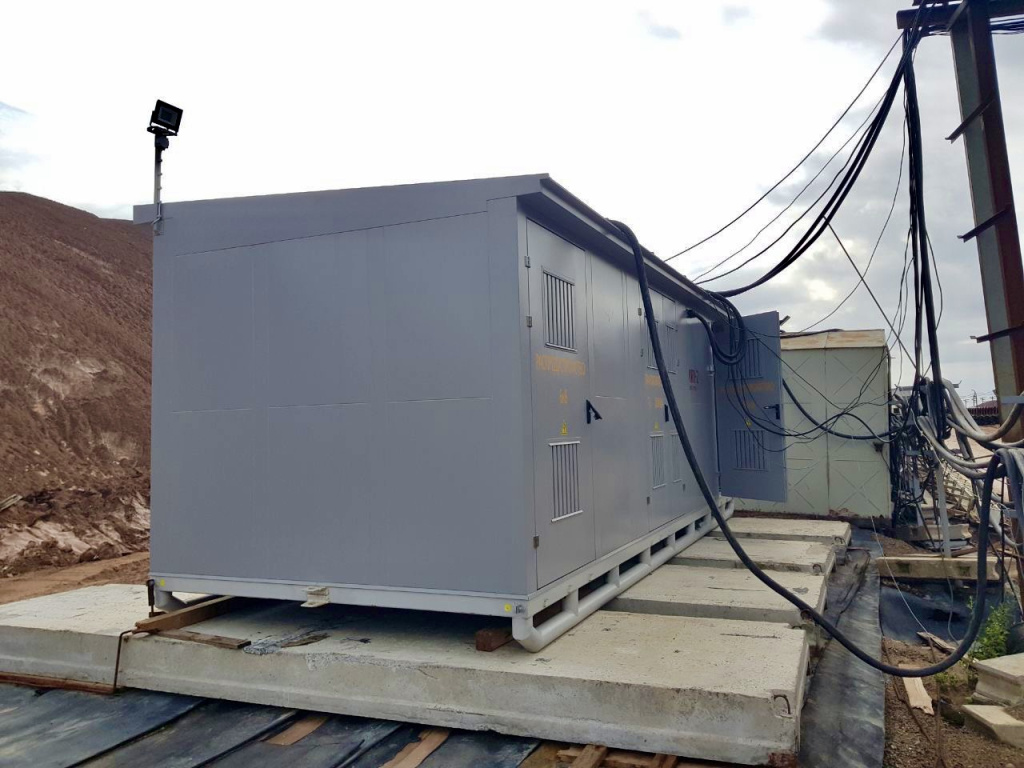

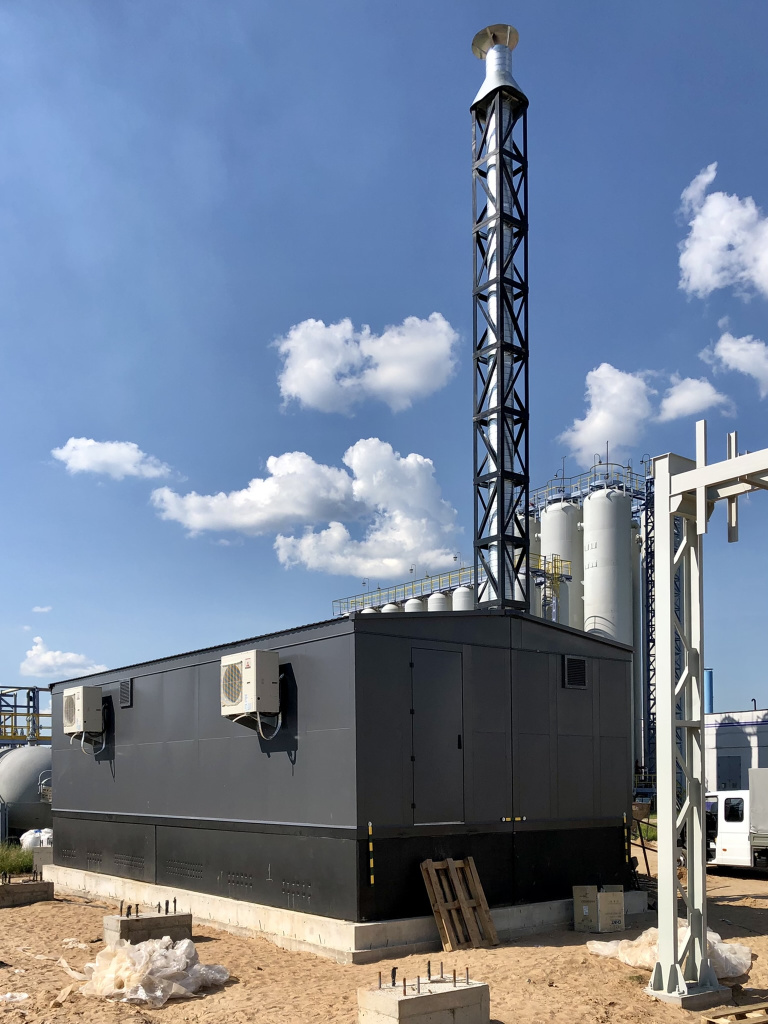

Блок из сэндвич-панелей
Выполняется на едином основании с пространственной рамой из металлических труб. Обшивка сэндвич-панелями толщиной 50–100 мм и дополнительным профнастилом на крыше защищает от атмосферных воздействий.
Предусмотрены металлические двери, ворота и перегородки; конструкция легко адаптируется под требования заказчика.
Конструктивные особенности
БКТПБ относятся ко II степени огнестойкости и категории пожарной опасности П-I. Предел огнестойкости крыши — REI60, стен — REI120. Корпус изготавливается из тяжелого бетона класса С 25/30 с морозостойкостью F200 и подвижностью смеси П5.
Стандартная компоновка предусматривает одно- и двухтрансформаторные исполнения, а также варианты с объединенным либо раздельным размещением отсеков РУВН и РУНН, включая выделенную абонентскую часть.
- Монолитный железобетонный корпус с внутренним коридором обслуживания.
- Отверстия естественной вентиляции с жалюзийными решетками обеспечивают степень защиты IP 43.
- Металлические элементы оцинкованы и покрыты порошковой краской для долгосрочной коррозионной стойкости.
- Заводская готовность сокращает сроки монтажа и запуска.
Условия эксплуатации
- Температура окружающего воздуха от -45°C до +45°C.
- Относительная влажность до 100% при +25°C.
- Высота установки не более 1000 м над уровнем моря.
- Взрыво- и пожаробезопасная атмосфера без токопроводящей пыли и агрессивных примесей (тип II по ГОСТ 15150).
- Сейсмостойкость до 9 баллов по MSK 64.
Строительные модули и коридор обслуживания
БКТПБ формируются из трех составных частей: объемного кабельного полуэтажа, монолитного корпуса и крыши, которая может выполняться из железобетона или оцинкованный металлоконструкций с декоративным покрытием. Монолитность корпуса позволяет выдерживать механические и динамические нагрузки при транспортировке и монтаже без потери целостности.
Камера трансформатора отделена от помещения распределительных устройств огнестойкой перегородкой (1 час). В полу коридора обслуживания располагаются люки доступа в кабельный отсек с металлическими крышками для удобства эксплуатации и обслуживания.
Кабельный полуэтаж
Функциональность
- Выполнен в виде железобетонного подвала для ввода и вывода линий ВН и НН, а также прокладки перемычек.
- Во время монтажа устанавливается на подготовленную песчано-гравийную подушку или дополнительную плиту.
- Размеры по длине и ширине уменьшаются на 30 мм для предотвращения затекания воды.
Гидроизоляция и защита
- В местах стыка корпуса и кабельного этажа применяется уплотняющая гидроизоляционная лента, не поддерживающая горение.
- Использование плотного виброуплотненного бетона исключает попадание влаги внутрь.
- Подземная часть содержит герметичный маслосборник под трансформатором и отдельный отсек для кабелей.
Подготовка вводов
Универсальные прямоугольные окна с ослабленным по периметру бетоном упрощают организацию вводов на месте эксплуатации. Отверстия легко вскрываются ручным инструментом без нарушения целостности конструкции.
Кровля и монтаж
- Стандартное исполнение предусматривает монтаж металлической декоративной крыши.
- Конструкция крыши исключает попадание атмосферных осадков внутрь и не требует дополнительного герметизирования.
- Подстанции поставляются на объект в максимальной заводской готовности, включая главные и вспомогательные цепи.
- Кровля подстанций: металлическая или железобетоннная. по требованию заказчика.
Заземление и молниезащита
В качестве магистрали заземления используются стальные полосы 4 x 40 мм и металлические элементы объемного блока с выводами для подключения к внешнему контуру. В металлических и сэндвич-блоках магистрали заземления объединяются с корпусом и рамой основания.
- Арматура железобетонных элементов соединяется сваркой с магистралью заземления.
- Направляющие трансформатора, коробки ворот и дверей также связаны сваркой.
- Гибкие перемычки соединяют створки дверей и нейтраль трансформатора.
- Дополнительные системы молниезащиты, как правило, не требуются.
Вентиляция
Естественный воздухообмен обеспечивается жалюзийными решетками в стенах и воротах трансформаторной камеры, а также в дверях коридора обслуживания. Для оборудования с повышенным тепловыделением в кровле могут предусматриваться дополнительные проемы для естественной или принудительной вентиляции.
Электрическая часть
РУВН
- Камеры КСО-300 с выключателями нагрузки ВН-10/630.
- Камеры КСО-200 с вакуумными выключателями ВВ/TEL-10/1000, ВВУ/СЭЩ-10/1000 и др.
- Элегазовые моноблоки SM-6, RM-6, SafeRing.
- Камеры КСО 298К «Сигма+» с выкатными вакуумными выключателями КВЭ/TEL или «Эволис».
- Камеры КСО «Сигма-2» с элегазовыми выключателями ВНТЭ.
Соединение трансформатора с ячейкой РУВН выполняется кабелем с изоляцией из сшитого полиэтилена 3 x (1 x 120 мм²). Защита трансформатора реализуется предохранителями либо системами релейной и микропроцессорной защиты; дополнительно устанавливаются ограничители перенапряжения.
РУНН
- Вводной узел и секционирование.
- Отходящие фидеры различной мощности.
- Дополнительные шкафы: освещения (ШО), учета (АСКУЭ), компенсации реактивной мощности (УКМ) и др.
- Ограничители перенапряжения ОПН-0,4 кВ устанавливаются перед вводным узлом.
Оборудование собственного питания, отопления и освещения монтируется на заводе в соответствии с выбранной схемой. Силовой трансформатор может поставляться отдельно, при этом подстанция готова к его подключению.
Основные параметры и характеристики
|
Наименование параметра
|
Значение
|
|
Номинальное напряжение на стороне ВН, кВ
|
6; 10
|
|
Наибольшее рабочее напряжение на стороне ВН, кВ
|
7.2; 12.0
|
|
Номинальное напряжение на стороне НН, кВ
|
0.4
|
|
Мощность силового трансформатора, кВА
|
25; 40; 63; 100; 160; 250
|
|
Номинальный ток сборных шин РУВН с воздушной изоляцией, А
|
400; 630; 1000
|
|
Номинальный ток сборных шин РУВН с элегазовой изоляцией, А
|
630
|
|
Номинальный ток главных цепей РУВН (воздушная изоляция), А
|
400; 630; 1000
|
|
Номинальный ток главных цепей РУВН (элегазовая изоляция), А
|
630
|
|
Номинальный ток сборных шин РУНН, А
|
1250–3200
|
|
Ток термической стойкости шин РУВН (воздушная изоляция, 1 с), кА
|
16; 20
|
|
Ток термической стойкости шин РУВН (элегазовая изоляция, 1 с), кА
|
16
|
|
Ток электродинамической стойкости шин РУВН (воздушная изоляция), кА
|
40; 50
|
|
Ток электродинамической стойкости шин РУВН (элегазовая изоляция), кА
|
40
|
|
Ток термической стойкости на стороне НН (1 с), кА
|
до 105
|
|
Ток электродинамической стойкости на стороне НН, кА
|
до 200
|
|
Номинальная частота сети, Гц
|
50
|
|
Номинальное напряжение вторичных цепей, В (переменный ток)
|
230
|
|
Номинальное напряжение вторичных цепей, В (постоянный ток)
|
230
|
|
Напряжение ремонтного освещения, В
|
24
|
|
Уровень изоляции по ГОСТ 1516.1 (маслонаполненный трансформатор)
|
Нормальная
|
|
Уровень изоляции по ГОСТ 1516.1 (трансформатор с литой обмоткой)
|
Облегченная
|
|
Степень защиты встроенного оборудования по ГОСТ 14254
|
IP 43
|
|
Климатическое исполнение и категория размещения по ГОСТ 15150
|
УК
|
|
Расчетный срок службы, лет
|
не менее 25
|
Комплектация и опции
Базовая поставка включает РУВН, РУНН, шкаф собственных нужд, системы отопления и освещения. Оборудование учета электроэнергии, шкафы АВР, шкафы управления наружным освещением, дополнительные радиаторы и другие системы интегрируются по запросу заказчика согласно опросному листу. Силовые трансформаторы при необходимости поставляются отдельно и подключаются на объекте.
Примеры схемных решений
Варианты схем и компоновок РУВН и РУНН подбираются индивидуально. Инженеры компании «Промира» предложат решения для петлевых, магистральных и тупиковых сетей, а также адаптируют комплектацию под требования автоматизации и учета.
