Доставка транспортной компанией!
Масса без приводов, не более 43,5 кг (опорные изоляторы ИОЛп-10-4-57); 55,5 кг (опорные изоляторы ИОР-10-3.75).
*-размеры в скобках для ВНРп с межполюсным расстоянием 200 мм (изготавливается по заказу).
Патроны предохранителей в комплект поставки не входят.
Комплект поставки
В комплект поставки выключателя нагрузки ВНР (ВНРп) входит:
-выключатель нагрузки (исполнение в зависимости от заказа);
-привод ПР-17 для управления выключателем;
-привод ПР-10 с красной рукояткой в количестве, соответствующем количеству встроенных заземлителей;
-вилка ВГ-21/16, в количестве соответствующем общему количеству приводов;
-вилка ВП-21/16, в количестве соответствующем количеству приводов ПР-10;
-вилка ВПУ-21/16 – 1 шт;
-паспорт 1 экз;
-руководство по эксплуатации.
Назначение

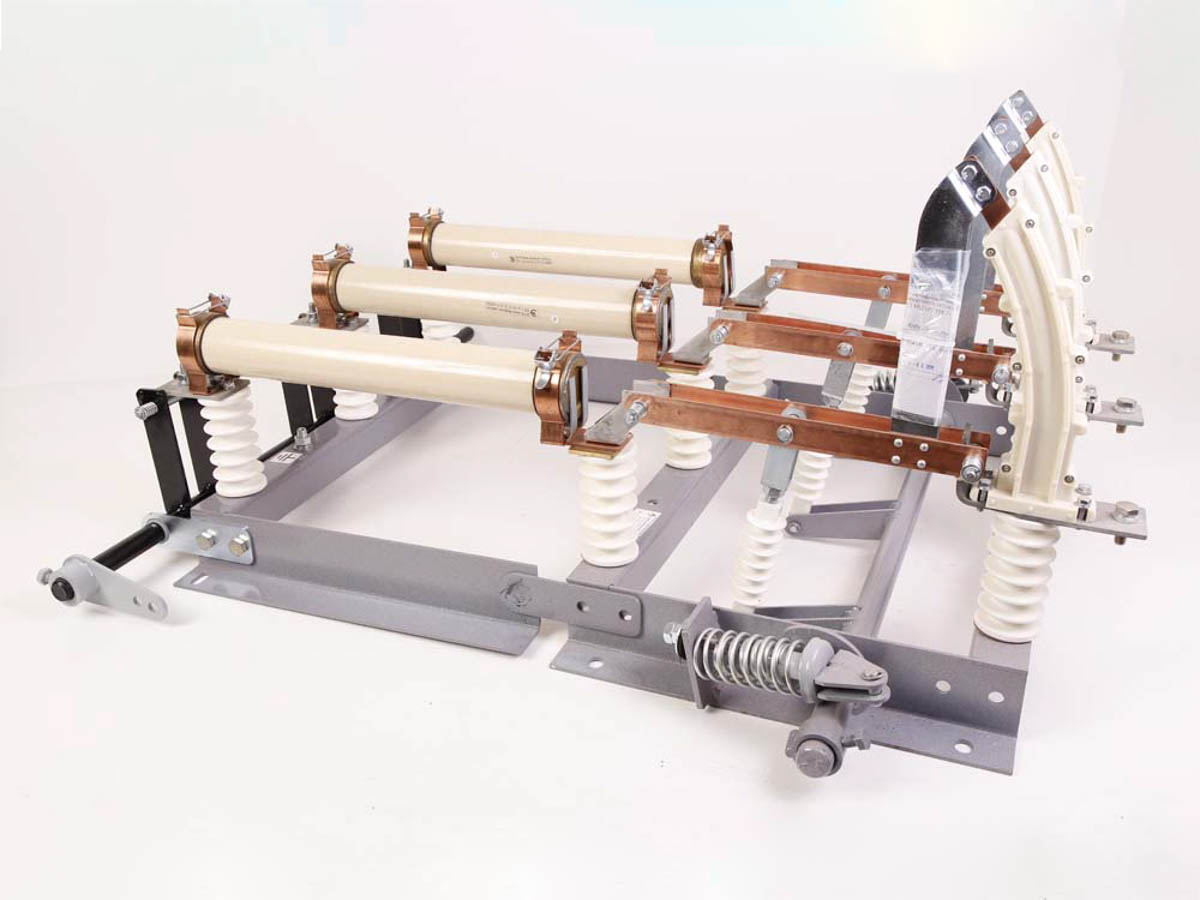

Выключатели нагрузки автогазовые типа ВНР предназначены для коммутации под нагрузкой участков электрической цепи трехфазного тока 400 и 630 А частотой 50 Гц напряжением до 10 кВ, для обеспечения безопасного производства работ на отключенном участке электрической цепи, а также заземления отключенных участков при помощи стационарных заземлителей.
Оперирование токоведущими ножами выключателя нагрузки ВНР производится ручным приводом ПР-17, управление ножами заземления производится ручным приводом ПР-10.
Для установки рычага дистанционной передачи валы токоведущих и заземляющих ножей выведены консольно в обе стороны рамы, поэтому привода для управления выключателем могут быть установлены с любой стороны.
Вал токоведущих и заземляющих ножей связаны блокировкой, которая обеспечивает невозможность включения заземляющих ножей при включенном положении выключателя и наоборот.
Опорная изоляция выключателей нагрузки ВНР, ВНРп на номинальный ток 400А по умолчанию выполняется на полимерных изоляторах ИОЛП-10; на номинальный ток 630А на фарфоровых изоляторах ИОР-10-3,75-УХЛ2. По заказу возможно изготовление выключателей на номинальный ток 400А с фарфоровыми изоляторами ИОР-10-3,75-УХЛ2.
Условия эксплуатации
-Высота установки над уровнем моря – не более 1000 м.
-Температура окружающего воздуха от минус 60 °С до плюс 45 °С в помещениях с естественной вентиляцией без искусственного регулирования климатических условий.
-Относительная влажность воздуха не должна превышать 90% при 20°С;
-Окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию.
-Рабочее положение в пространстве – установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5° в любую сторону.
Технические характеристики
| Наименование параметра | Значение параметра | |||
| 1. | Номинальное напряжение, кВ | 10 | ||
| 2. | Наибольшее рабочее напряжение, кВ | 12 | ||
| 3. | Номинальный ток, А | 400 | 630 | |
| 4. | Номинальный ток отключения при cosj ³ 0,7, А | 400 | 630 | |
| 5. | Нормированные параметры сквозных токов короткого замыкания: | |||
| наибольший ток (ток электродинамической стойкости), кА | 51 | |||
| номинальное начальное значение периодической составляющей, кА | 20 | |||
| время протекания тока (время короткого замыкания), с | 1 | |||
| 6. | Нормированные параметры тока включения, кА: | |||
| наибольший ток | 51 | |||
| начальное действующее значение периодической составляющей | 20 | |||
| 7. | Активный ток, равный номинальному току отключения при cosj ³ 0,7, А | 400 | 630 | |
| 8. | Сопротивление главного токоведущего контура постоянному току не более, мкОм | 120 | 80 | |
| 9. | Скорость отключения в момент размыкания дугогасительных контактов, м/с | 2,8±0,3 | ||
