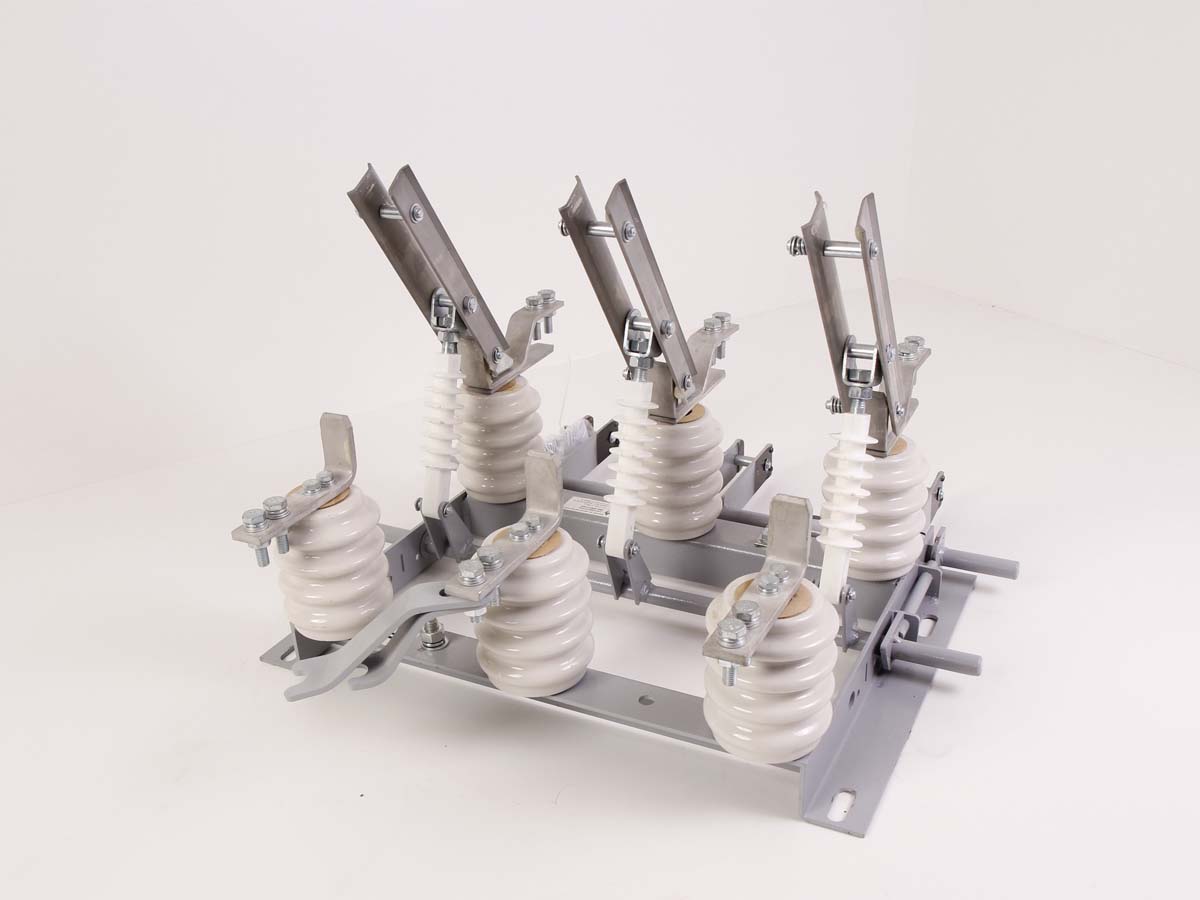

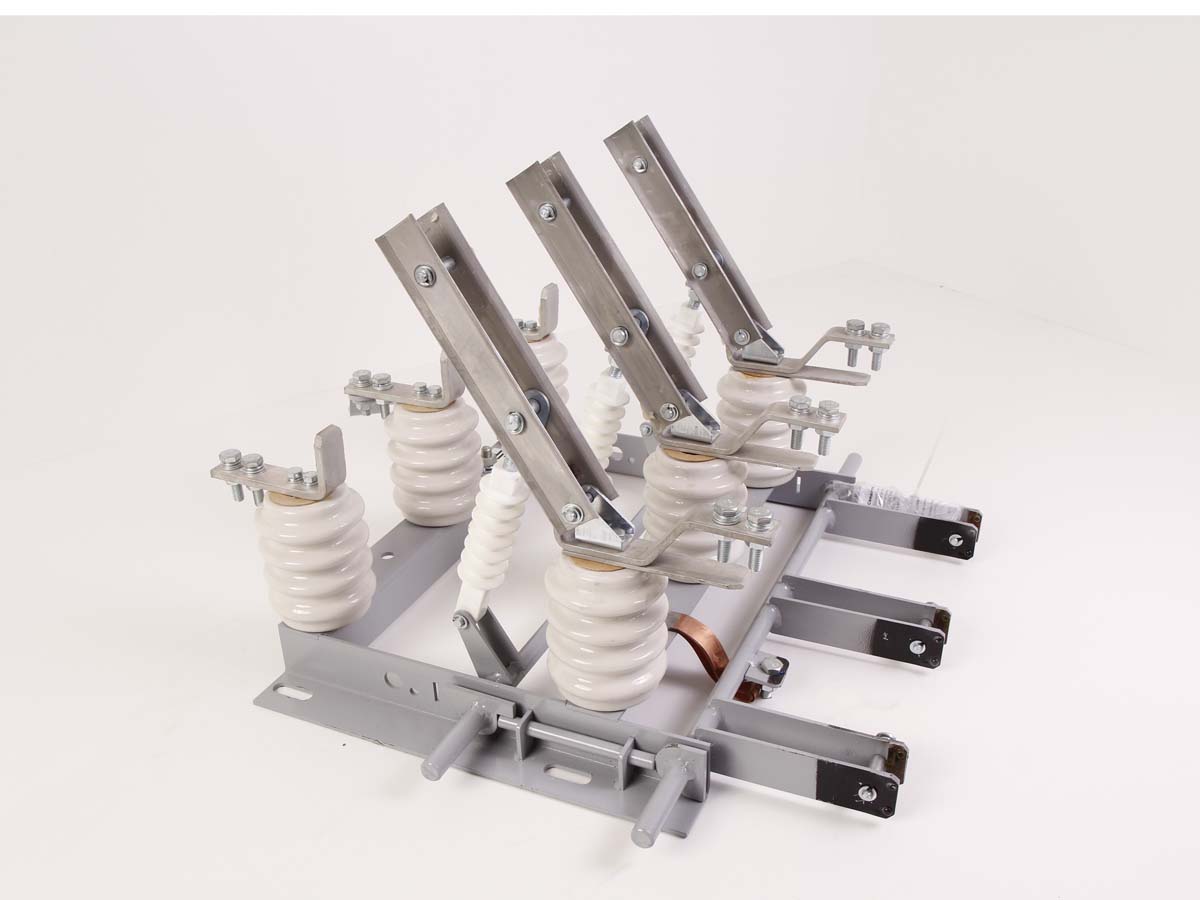

РВЗ(Ппр)-10/ 630-II Разъединитель продольный заземлитель снизу (полиамидные изоляторы)

Габаритные и установочные размеры разъединителя РВЗ-10/630 II УХЛ2.
Масса без привода, не более 19 кг (опорные изоляторы ИОЛп-10-4-57); 27,2 кг (опорные изоляторы ИОР-10-3,75)

Разъединители внутренней установки типа РВ, РВО, РВЗ, РВФЗ, РЛВОМ совместно с приводом ПР-10 предназначены для включения и отключения под напряжением участков электрической цепи напряжения до 10 кВ при отсутствии нагрузочного тока, или для изменения схемы соединения, а также заземления отключенных участков при помощи стационарных заземлителей при их наличии. Климатическое исполнение У и УХЛ для эксплуатации в условиях, нормированных для категории размещения 3 и 2 соответственно, по ГОСТ 15150-69.

Назначение

    Разъединители внутренней установки РВ, РВО, РЛВОМ, РВЗ, РВФ, РВФЗ предназначены:

— для и включения и отключения под напряжением обесточенных участков электрической сети  напряжением до 10 кВ или для изменения схемы соединения;

— для обеспечения безопасного производства работ на отключенном участке электрической цепи;

— для включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

Разъединители со встроенным заземлителем (заземлителями) – РВЗ, РВФЗ, а также заземлители ЗР-10 обеспечивают заземление основного токоведущего контура со стороны снятого напряжения.

Разъединители РВФ и РВФЗ предназначены для установки в отсеки, где необходимо осуществить подвод напряжения с одной стороны стенки КРУ или КСО, а отвод с другой стороны без применения дополнительных проходных изоляторов.

Пpивoд ПР-10 пpeднaзнaчeн для ручного оперирования paзъeдинитeлями и заземлителями  нaпpяжeниeм дo 10 кВ,  фикcaции их вo включeннoм и oтключeннoм пoлoжeнии и блoкиpoвки этиx пoлoжeний при помощи механических и электромагнитных замков.

Условия эксплуатации

Разъединители и заземлители предназначены для эксплуатации в следующих условиях:

1) в части воздействия климатических факторов внешней среды и категории размещения по ГОСТ15150-69:

исполнение — УХЛ2 или У3, при этом:

— верхнее рабочее значение температуры окружающего воздуха равно плюс 45°С;

— нижнее рабочее значение температуры окружающего воздуха — минус 60°С для исполнения УХЛ2 и минус 50°С для исполнения У3;

2) высота над уровнем моря не более 1000 м;

3) относительная влажность воздуха не должна превышать 90% при 20°С;

4) сейсмическая активность — не более 9 баллов;

5)  окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию.

Технические характеристики

Опорная изоляция разъединителей РВ(РВЗ) заземлителей ЗР на номинальный ток 400 и 630А по умолчанию выполняется на полимерных изоляторах ИОЛП-10. По заказу возможно изготовление вышеуказанных разъединителей и заземлителей с фарфоровыми изоляторами ИОР-10-3,75-УХЛ2.

Опорная изоляция разъединителей РВ(РВЗ), заземлителей ЗР на номинальный ток 1000 А и разъединителей РВФ(РВФЗ) на номинальный ток 630 и 1000А выполняется на фарфоровых изоляторах ИОР-10-3,75-УХЛ2.

Разъединители и заземлители отвечают требованиям ГОСТ Р 52726-2007 и техническим условиям ТУ 3424-002-00109688-00.
