Воздушные автоматические выключатели

Воздушный автомат: как он работает и в чём его особенность

Воздушный автоматический выключатель — это устройство, которое автоматически отключает подачу электричества при перегрузке или коротком замыкании, разрывая цепь в воздушной среде. Именно воздух здесь играет роль изолятора и среды для гашения электрической дуги. Такой принцип используется для защиты мощных цепей в системах с напряжением до 1000 В и токами до 6300 А.
Основное отличие от других типов выключателей (например, масляных или вакуумных) в том, что воздушный выключатель не требует сложной среды для работы: все процессы происходят в обычной атмосфере. Это делает устройство надёжным, удобным в обслуживании и экономически оправданным для применения в промышленных объектах, подстанциях и крупных административных зданиях.
Современные воздушные автоматы не только отключают питание при аварийных режимах, но и выполняют функции управления, диагностики и мониторинга. Они могут быть встроены в системы автоматизации и удалённого контроля, а конструкция таких устройств рассчитана на долгий срок службы и десятки тысяч рабочих циклов.

Какие бывают автоматические выключатели: от модульных до воздушных

Низковольтные электрические сети требуют разных подходов к защите, поэтому автоматические выключатели разделяются на несколько основных типов в зависимости от области применения и пропускной способности по току.

Модульные выключатели (MCB)

Это компактные устройства, которые чаще всего можно увидеть в бытовых распределительных щитках. Они рассчитаны на работу с токами до 125 ампер. Отличаются простотой установки, небольшими габаритами и используются в квартирах, домах, офисах для защиты от перегрузок и коротких замыканий.

Выключатели в литом корпусе (MCCB)

Такие модели рассчитаны на более высокие токи — до 1600 А. Их применяют в коммерческих зданиях, на промышленных объектах, в системах, где необходима расширенная защита и возможность настройки рабочих параметров. Корпус из термостойкого полимера надёжно изолирует токоведущие части, обеспечивая безопасность и долговечность.

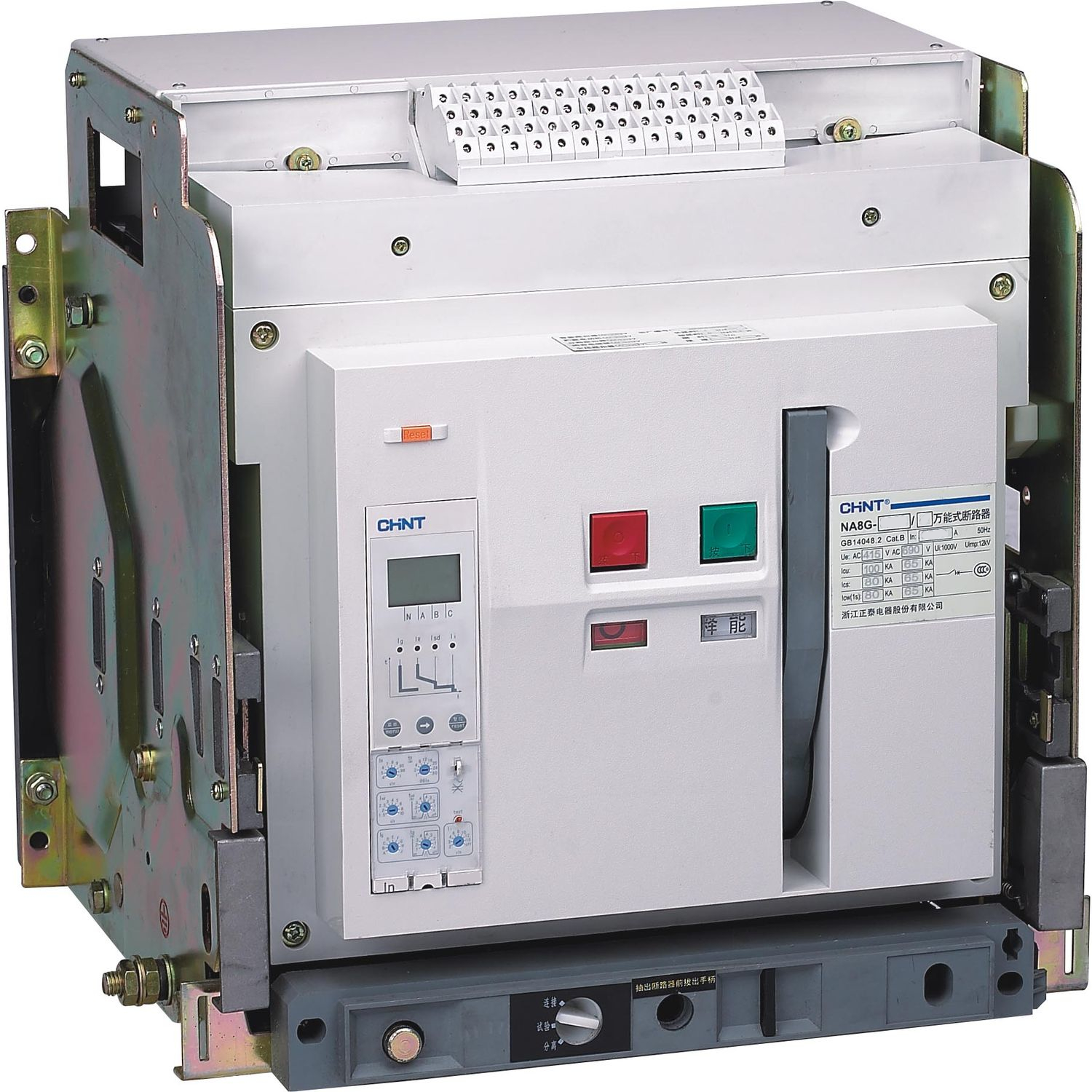

Воздушные выключатели (ACB)

Это наиболее мощный класс автоматов, способный работать с токами до 6300 ампер. Они предназначены для защиты критичных участков сети: генераторов, трансформаторов, распределительных шин. Отличаются высокой отключающей способностью, расширенной функциональностью и возможностью интеграции в системы мониторинга и диспетчеризации. Именно в этих устройствах разрыв цепи происходит в воздушной среде — это их конструктивная особенность.

Где применяются воздушные автоматические выключатели

Воздушные автоматы устанавливают в тех местах, где требуется надёжная защита линий с высокой мощностью. Они применяются на подстанциях, в распределительных щитах, в трансформаторных узлах, на производстве и в энергетике. Такие устройства защищают генераторы, двигатели, трансформаторы и другие важные элементы сети от перегрузок и короткого замыкания, а также могут участвовать в управлении распределением электроэнергии.

Исполнение и варианты подключения воздушных автоматов

Воздушные выключатели выпускаются в двух основных исполнениях: стационарном и выкатном. Стационарные модели монтируются жёстко в щите и требуют отключения питания для обслуживания. Выкатные автоматы устанавливаются в специальных корзинах и могут извлекаться без демонтажа проводов — это удобно для проверки, замены и тестирования без полной остановки оборудования.
Подключение может быть реализовано по-разному — заднее, переднее, вертикальное или смешанное. Такие варианты позволяют проектировать щиты с учётом конкретных условий монтажа. Некоторые модели также поддерживают установку защитных шторок, блокировок от несанкционированного включения и дополнительной индикации положения автомата.

Преимущества воздушных автоматов

• Высокая отключающая способность. Устройства эффективно справляются с большими токами короткого замыкания без повреждения оборудования.
• Длительный срок службы. Ресурс коммутации может достигать десятков тысяч циклов, что снижает потребность в замене.
• Быстрое отключение при аварии. Некоторые модели срабатывают за доли секунды, предотвращая распространение повреждения по сети.
• Гибкость в настройке. Современные автоматы оснащаются электронными расцепителями с возможностью точной регулировки параметров срабатывания.
• Поддержка автоматизации. Совместимость с цифровыми протоколами управления (например, Modbus, Profibus) позволяет интегрировать их в системы мониторинга.
• Пожарная безопасность. Отсутствие масляной или газовой среды исключает риск воспламенения при срабатывании.

Аксессуары и расширенные функции

Воздушные автоматы могут оснащаться широким набором дополнительных элементов: мотор-приводы, сигнальные контакты, независимые расцепители, механические блокировки и модули дистанционного управления. Это позволяет интегрировать выключатель в автоматизированные системы, а также повысить уровень безопасности и удобство эксплуатации. Поддержка цифровых протоколов делает такие устройства частью полноценной системы мониторинга энергоснабжения.

Как выбрать воздушный автомат: на что обратить внимание

При подборе воздушного автомата важно учитывать не только токовую нагрузку, но и условия эксплуатации. Первым делом определите необходимый номинальный ток и тип установки — стационарную или выкатную. Обратите внимание на способ подключения шин, особенно если монтаж будет в ограниченном пространстве.
Если автомат планируется к интеграции в систему управления, убедитесь в наличии поддержки нужного протокола связи. Также проверьте возможность добавления аксессуаров — от сигнальных контактов до дистанционного отключения. Важно учитывать и условия окружающей среды — пыль, влажность, температура. Правильно выбранный выключатель будет не только надёжной защитой, но и удобным элементом эксплуатации.

Дешёвый выключатель — дорогое последствие

Некачественный воздушный автомат может сработать с задержкой или вовсе не отключить аварийную цепь. Это чревато не только поломкой оборудования, но и рисками для персонала. Выбирая малознакомые бренды только из-за цены, вы экономите сегодня, но рискуете понести серьёзные убытки завтра. Электробезопасность требует надёжных решений — и здесь компромиссов быть не должно.

Воздушный автоматический выключатель с гарантией надёжности — в ООО «Промира»

В нашем интернет-магазине вы найдёте проверенные воздушные автоматы от ведущих производителей с официальной гарантией и всеми техническими характеристиками. Мы поможем с выбором, подскажем по установке и оперативно организуем доставку по всей Беларуси.
Обращаясь в «Промира» вы покупаете не просто устройство, а уверенность в безопасности вашей сети.
