Рубильник РПС-6/П без п/в,с ПРЦ-0,4 (текстолит)

Комплект поставки

-Разъединитель-предохранитель (тип в зависимости от заказа).

-Привод для управления аппаратом.

-Комплект метизов для подключения проводников.

-Паспорт.

-Руководство по эксплуатации (1 экз. на партию аппаратов одного типоисполнения).

Плавкие вставки в комплект поставки аппаратов не входят и поставляются  по отдельному заказу.

Назначение

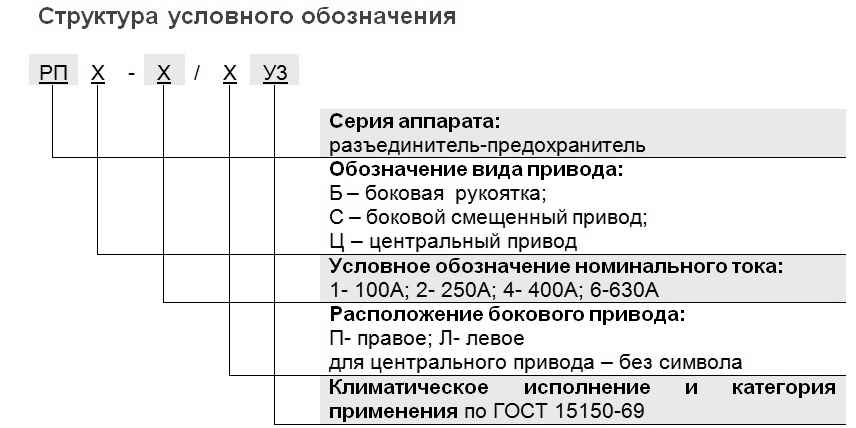

Разъединители-предохранители серии РП (далее аппараты) на номинальные токи 100, 250, 400, 630А, с ручными приводами зависимого действия предназначены для пропускания номинальных токов, включения и отключения без нагрузки и защиты электрических цепей переменного тока частотой 50Гц, напряжением 380В.

 Конструкция

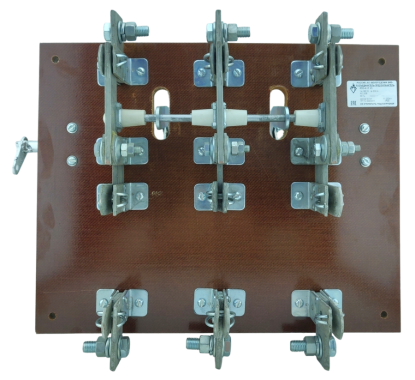

 Аппараты представляет собой трехполюсный разъединитель, к каждому полюсу которого последовательно подключен плавкий предохранитель, образующий с разъединителем единое устройство на общем основании.

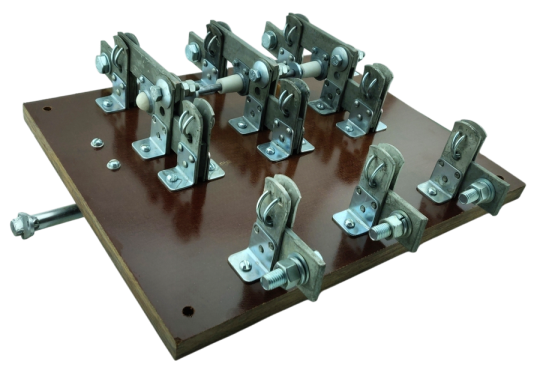

Основание аппаратов на номинальный ток 630А изготовлено из изоляционного материала — текстолита. Аппараты на номинальный ток 100÷400А изготовлены на металлическом основании с установкой на него фарфоровых изоляторов А-632.

Аппараты имеют по одному ряду совмещённых и контактных стоек. Необходимое  нажатие на контактных стойках обеспечивается пружинными кольцами, на совмещённых — сферическими шайбами.

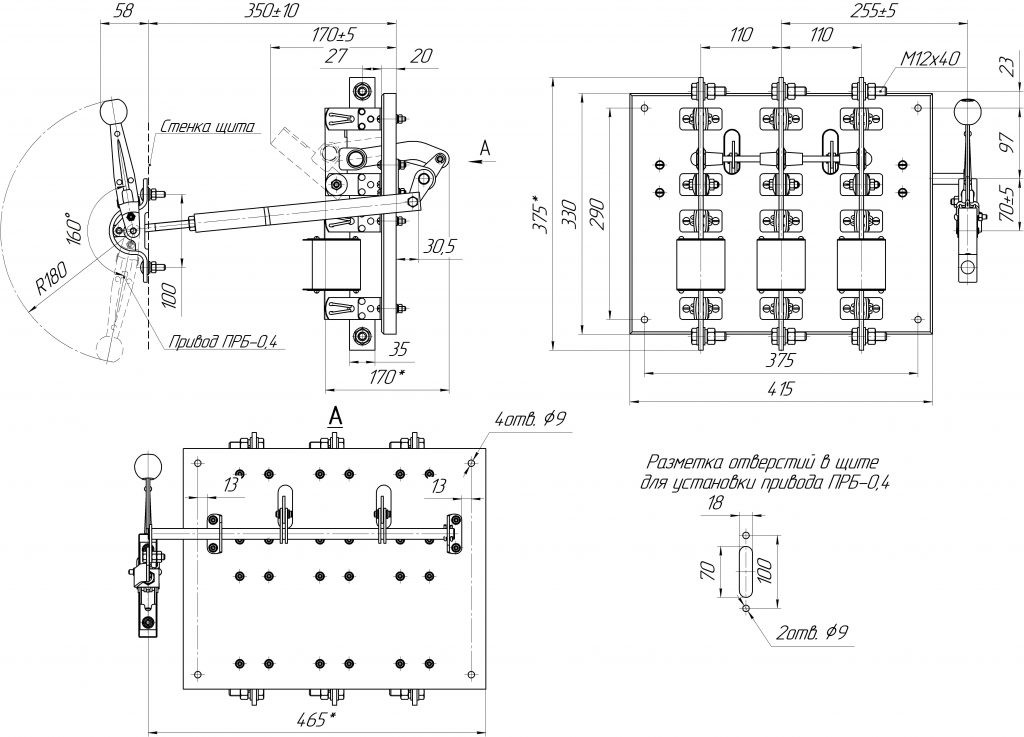

У аппаратов с боковым смещенным приводом контактные ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединён с валом. Вал приводится во вращение боковой съёмной рукояткой (или приводом), устанавливаемой на одном его конце. Аппараты с центральным расположением привода приводятся в движение скобой связанной с осью контактных ножей.

Конструкция контактных выводов обеспечивает присоединение как медных, так и алюминиевых проводников и шин.

Условия эксплуатации

-Высота над уровнем моря не более 2000 м.

-Температура окружающего воздуха от -45 до +40˚С.

-Относительная влажность воздуха не более 50% при температуре 40˚С.

-Группа условий эксплуатации М1 по ГОСТ 17516.1-90.

-Степень загрязнения окружающей среды – 3 по ГОСТ Р 50030.3-99.

-Установленный срок службы 8,5 лет.

-Срок гарантии устанавливается три года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки, при соблюдении условий  транспортирования, хранения, монтажа и эксплуатации.

-Рабочее положение  — вертикальное с отклонением в любую сторону не более 5˚.
