Доставка транспортной компанией!
Назначение
Разъединители на изоляционном основании (далее аппараты) на номинальные токи 1000, 1600, 2000 А предназначены для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей переменного и постоянного тока номинальным напряжением до 1000 В в устройствах распределения электрической энергии.
Условия эксплуатации
-Высота над уровнем моря не более 2000 м.
-Температура окружающего воздуха от -45 до +40˚С.
-Относительная влажность воздуха не более 50% при температуре 40˚С.
-Степень загрязнения окружающей среды – 3 по ГОСТ Р 50030.3-99.
-Установленный срок службы 8,5 лет.
-Срок гарантии устанавливается три года со дня ввода в эксплуатацию, но не более 3,5 лет со дня отгрузки, при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
-Рабочее положение — вертикальное с отклонением в любую сторону не более 5˚. Разъединители с центральным приводом допускается устанавливать горизонтально.
Конструкция

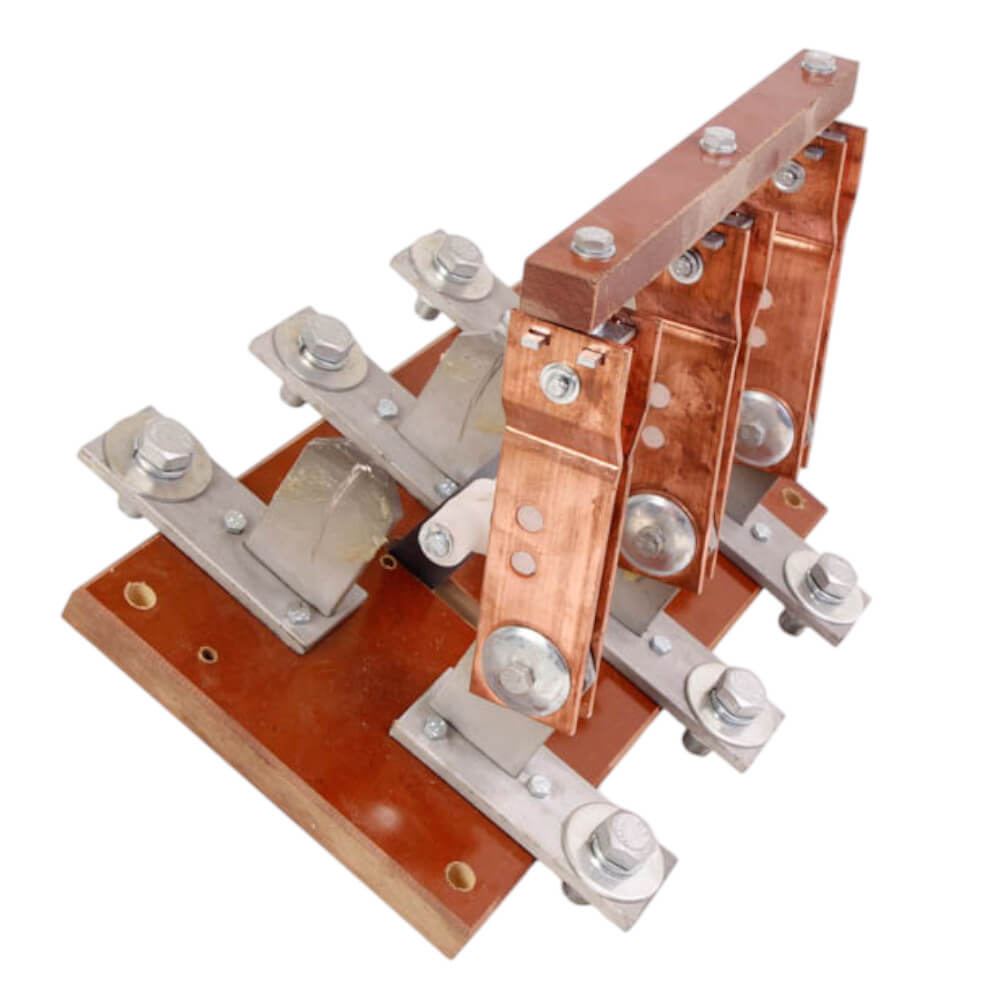

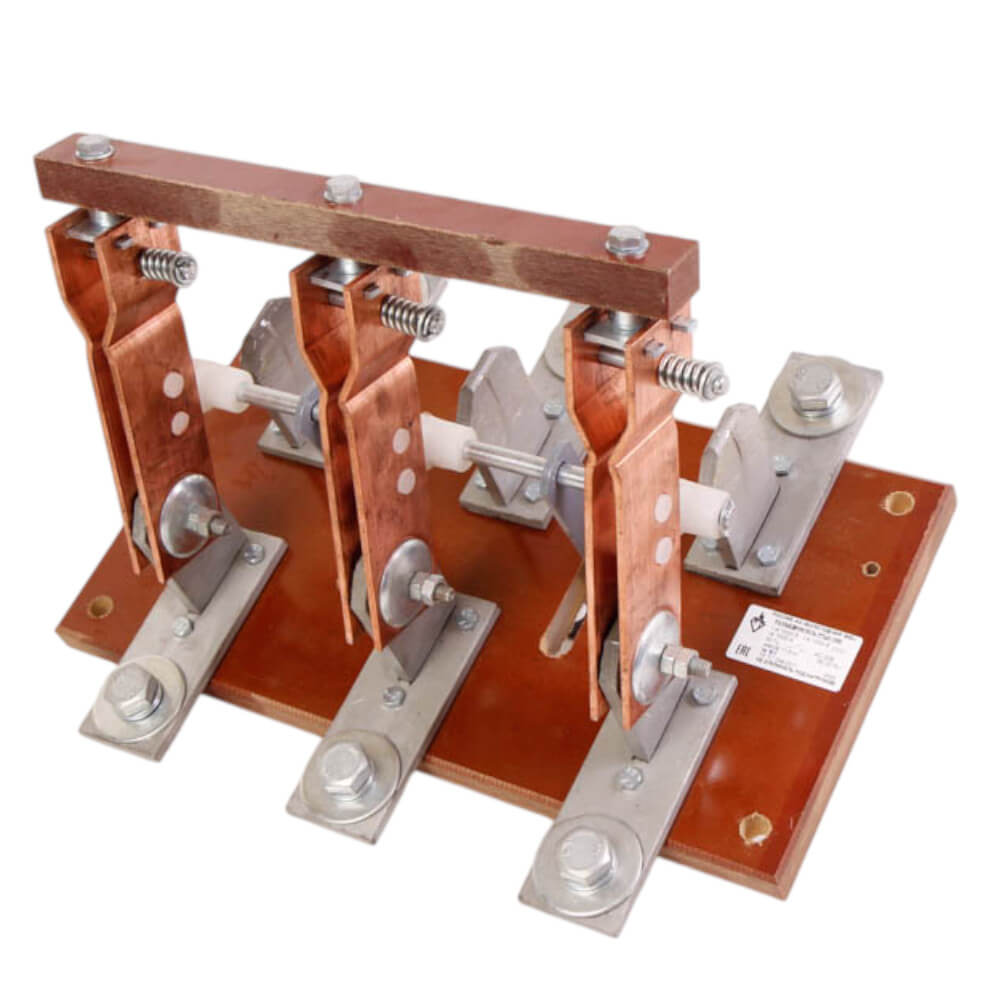

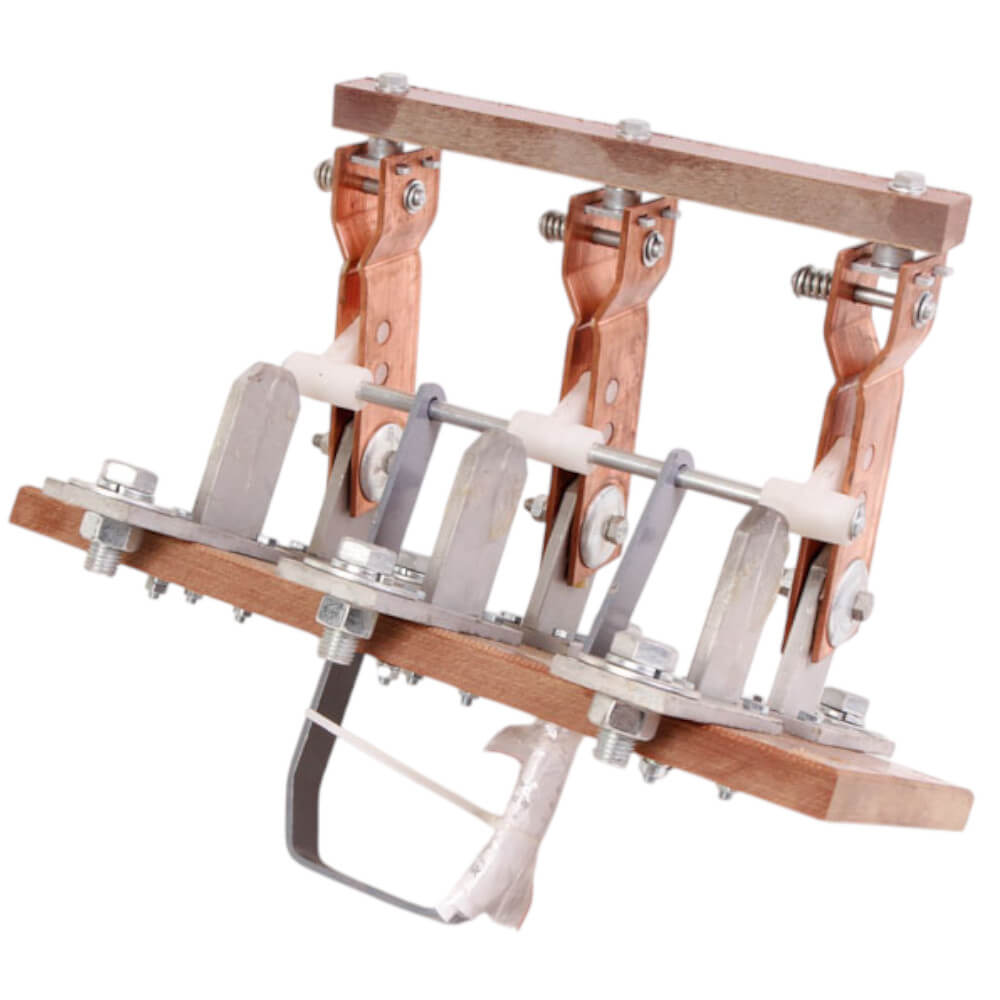

Разъединители состоят из изоляционного основания, на которое установлены три пары неподвижных контактов, которые вместе с подвижными образуют три полюса аппарата.
Оперирование разъединителями РП-5 (1000 А, 1600 А) и Р-3545 (2000 А) производится пополюсно оперативной штангой ШО-1. Штанга оперативная в базовый комплект поставки не входит и поставляется по отдельному заказу.
Конструкция контактных выводов обеспечивает присоединение как медных, так и алюминиевых проводников и шин.
Технические характеристики
| Параметры |
РП-5-1000 РПЦ-5-1000 |
РП-5-1600 | Р-3545 |
| Номинальное рабочее напряжение Ue, В | ~ 1000; — 1000 | ||
| Номинальное напряжение изоляции Ui, В | 1000 | ||
| Номинальная частота, Гц | 50 и 60 | ||
| Номинальный рабочий ток Ie, А | 1000 | 1600 | 2000 |
| Категория применения | АС-20В, DC-20В | ||
|
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 |
0 | ||
| Степень защиты по ГОСТ 14254 | IP00 | ||
| Номинальный режим работы | продолжительный | ||
| Номинальный кратковременно выдерживаемый ток, кА | 18 | 20 | 30 |
| Номинальный условный ток короткого замыкания. кА | 100 | ||
|
Механическая износостойкость аппаратов (циклы ВО), не менее |
4000 | ||
| Присоединение для контактных выводов | М16 | 2хМ16 | 4хМ10 |
| Расположение контактных выводов относительно плоскости монтажа | Параллельное | ||
