Зарегистрируйтесь в PROMIRA.BY как организация, чтобы получить вашу персональную цену БКТПБ «Промира» 10 кВ
Блоковые комплектные трансформаторные подстанции в бетонном исполнении предназначены для приема, преобразования и распределения трехфазной электроэнергии частотой 50 Гц. Они надежно работают в сетях с изолированной либо компенсированной нейтралью на стороне 6 (10) кВ и глухозаземленной нейтралью на стороне 0,4 кВ. Такие установки востребованы в ЖКХ, на промышленных и общественных объектах, а также в малоэтажной и коттеджной застройке.
- Полная заводская сборка: подстанция поступает на объект готовой к установке и вводу в эксплуатацию.
- Широкие возможности адаптации схем под петлевые, магистральные и тупиковые сети.
- Компактные блоки уменьшают требования к площадке и упрощают земельные согласования.
Назначение и архитектура решения
Каждая подстанция формируется из отдельных объемных модулей, в которых заранее смонтированы РУВН, РУНН, шины, вспомогательные цепи и инженерные системы. Компоновка подбирается под требуемую схему электроснабжения. Оборудование может размещаться в одном крупном блоке или распределяться по нескольким соединяемым модулям.
Каждый блок включает камеру трансформатора, контур внутреннего заземления, системы вентиляции, освещения и собственных нужд. В зависимости от требований заказчика возможна организация общих или раздельных помещений РУВН и РУНН.
Типы объемных блоков

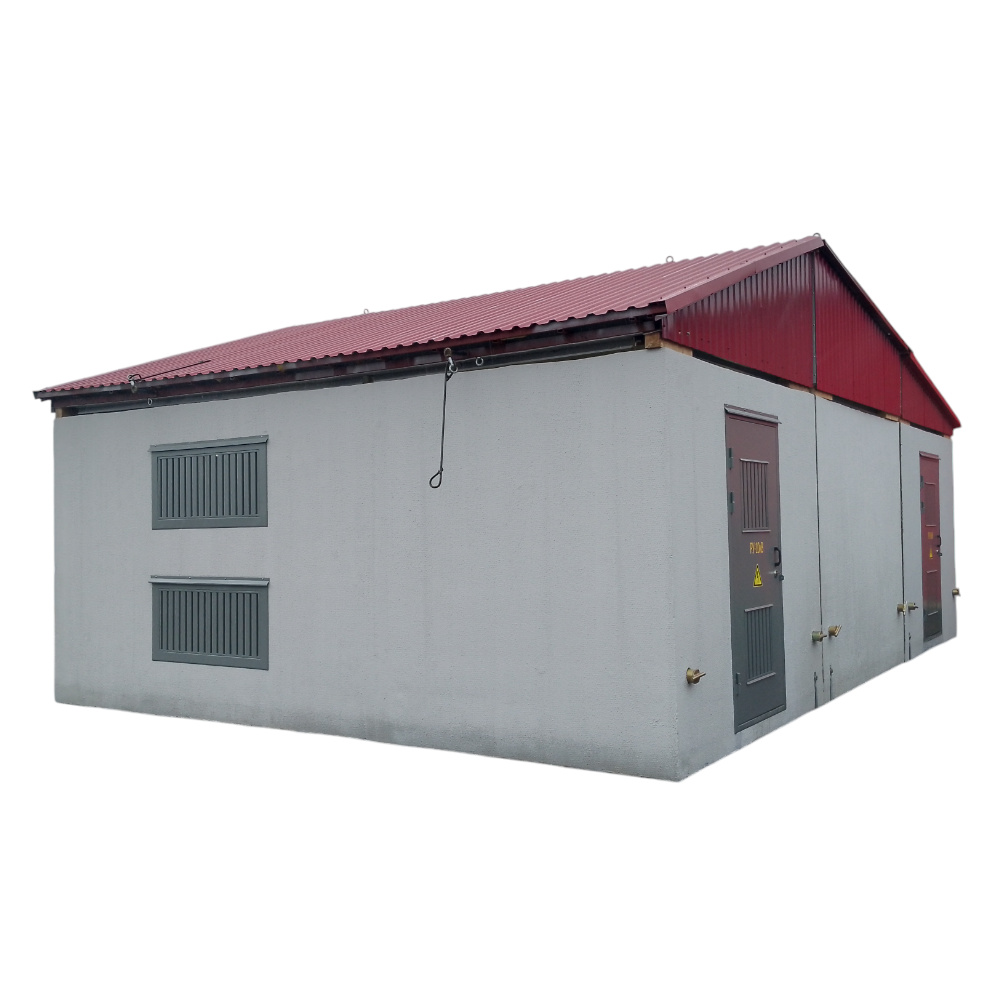

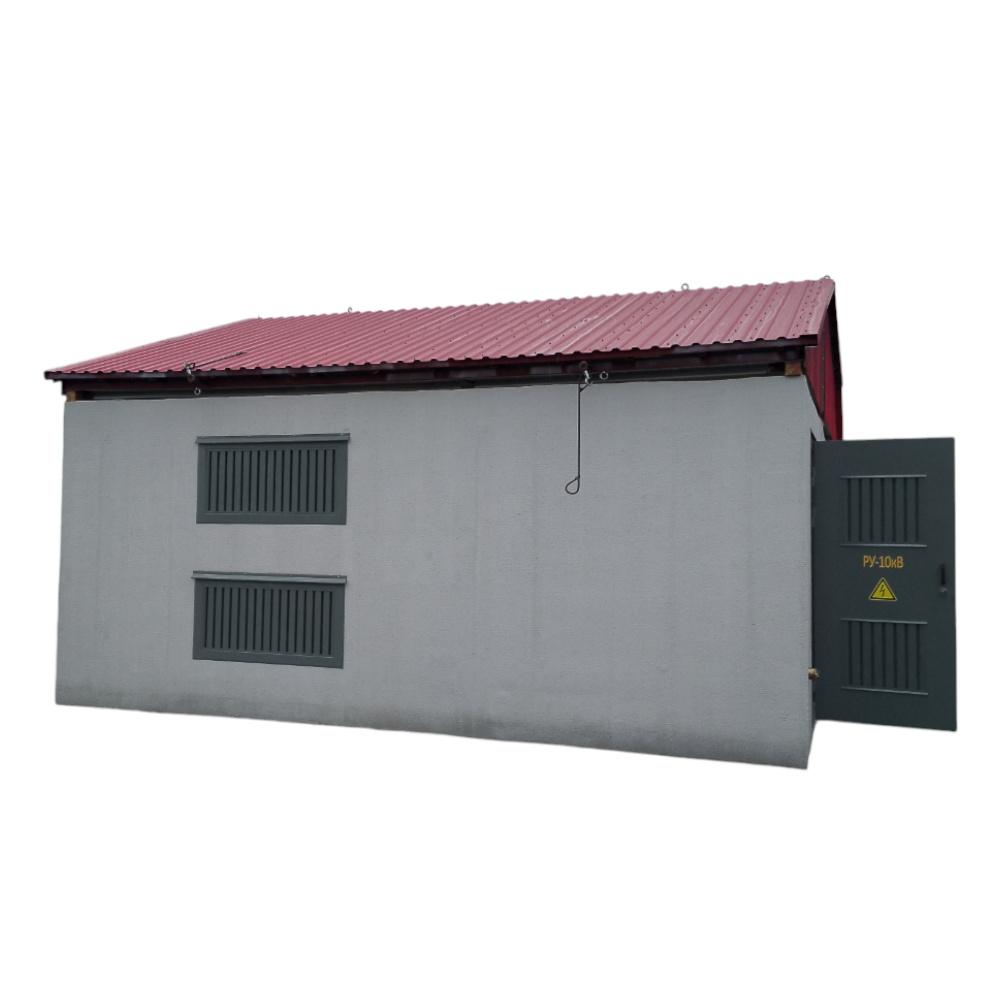

Железобетонный блок
Основу составляет монолитный верхний элемент, формирующий стены и кровлю, а также надежное бетонное основание. Модули соединяются сваркой закладных деталей и цементным раствором, что обеспечивает полностью закрытую жесткую конструкцию. Комплект дополняется фундаментным блоком с кабельным каналом и маслосборником.
Кровля снабжена морозостойкой гидроизоляцией, а металлические двери и вентиляционные решетки обеспечивают безопасную эксплуатацию.
Металлический блок
Сборный модуль на прочной раме из гнутых стальных профилей толщиной от 2 мм. Стены и кровля выполнены из оцинкованного металла, который повышает устойчивость к внешним нагрузкам. Конек с вентиляционными отверстиями обеспечивает естественный воздухообмен.
Внутри расположены металлические двери, решетки и разделительные перегородки между трансформаторной и РУ.
Блок из сэндвич-панелей
Собран на стальном основании с пространственной рамой. Обшивка выполнена из сэндвич-панелей толщиной 50–100 мм, а кровля усилена листами профнастила. Такое исполнение эффективно защищено от атмосферных воздействий.
Конструкция легко адаптируется под проектные требования, включая двери, ворота и внутренние перегородки.
Конструктивные особенности
Подстанции относятся ко II степени огнестойкости и категории пожарной опасности П-I. Кровля выдерживает REI60, стены — REI120. Корпус изготавливается из тяжелого бетона класса C25/30 с морозостойкостью F200 и подвижностью П5.
Доступны одно- и двухтрансформаторные исполнения, а также компоновки с общими или раздельными помещениями РУВН и РУНН, включая выделенную абонентскую зону.
- Железобетонный корпус с внутренним коридором обслуживания.
- Естественная вентиляция через жалюзийные решетки, обеспечивающие степень защиты IP 43.
- Оцинковка и порошковое покрытие металлических элементов гарантируют длительную коррозионную стойкость.
- Высокая заводская готовность сокращает сроки монтажа на площадке.
Условия эксплуатации
- Температура воздуха: от –45 °C до +45 °C.
- Влажность до 100% при температуре +25 °C.
- Высота установки до 1000 м над уровнем моря.
- Атмосфера без токопроводящей пыли и агрессивных примесей (тип II по ГОСТ 15150).
- Сейсмостойкость — до 9 баллов по шкале MSK-64.

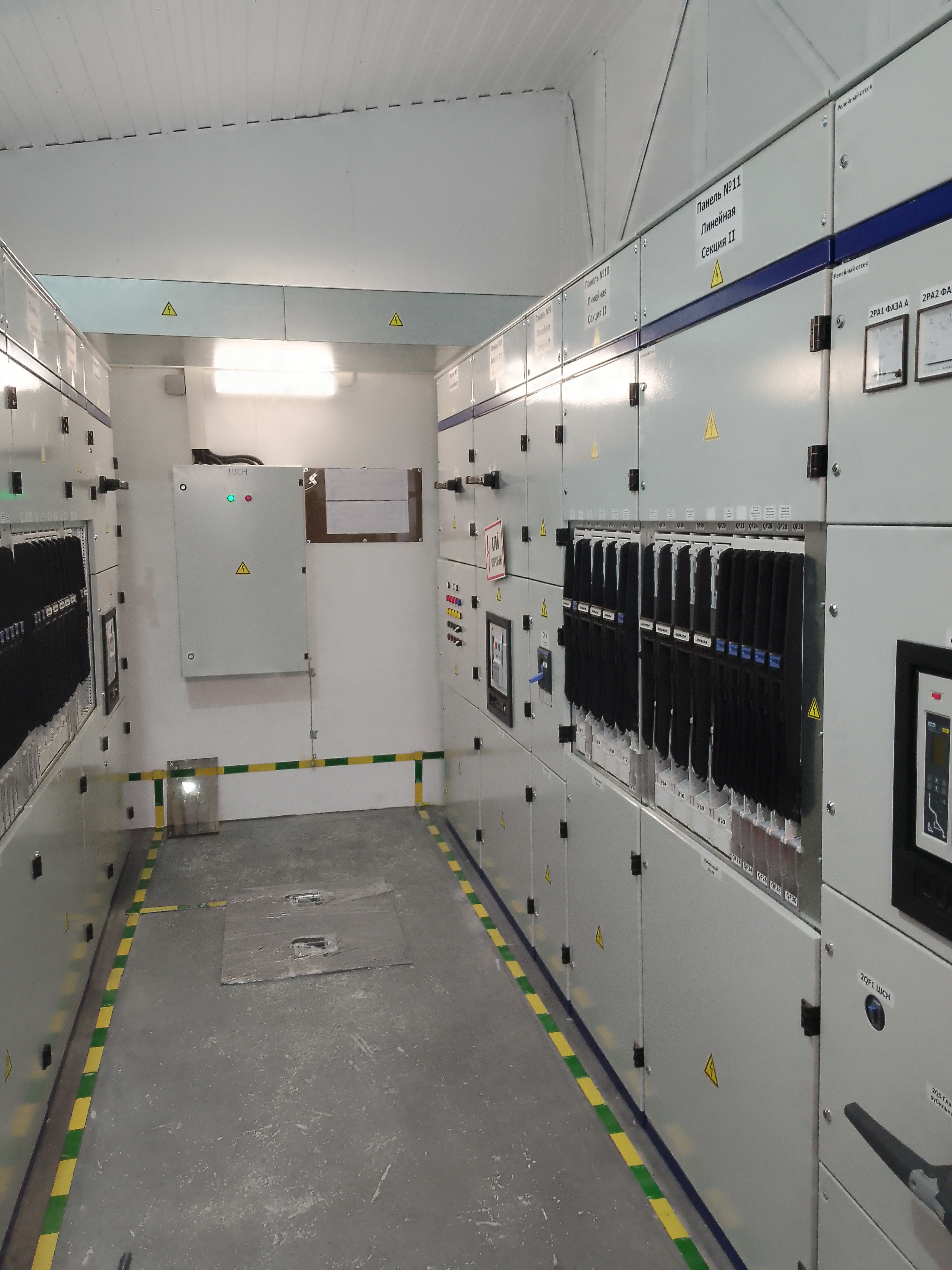

Строительные модули и коридор обслуживания
Подстанция формируется из трех элементов: кабельного полуэтажа, монолитного корпуса и кровли, которая может быть выполнена из железобетона или металла. Жесткая монолитная конструкция выдерживает динамические нагрузки при транспортировке и монтаже.
Трансформаторная камера отделена от РУ огнестойкой стеной с пределом в 1 час. В полу коридора предусмотрены люки для доступа в кабельный отсек.
Кабельный полуэтаж
Функциональность
- Железобетонное пространство для ввода/вывода ВН и НН линий и прокладки перемычек.
- Устанавливается на подготовленную подушку или плиту.
- Габариты уменьшены на 30 мм для предотвращения затекания воды.
Гидроизоляция и защита
- На стыках применяется огнестойкая уплотняющая гидролента.
- Плотный бетон исключает проникновение влаги.
- Подземная часть оснащена маслосборником и кабельным отсеком.
Подготовка вводов
Универсальные проемы с ослабленным контуром упрощают организацию кабельных вводов. Отверстия легко вскрываются ручным инструментом без потери прочности конструкции.
Кровля и монтаж
- Стандартное исполнение включает металлическую декоративную кровлю.
- Конструкция кровли предотвращает попадание осадков внутрь.
- Поставка осуществляется в максимальной заводской готовности.
- По запросу доступна железобетонная кровля.
Заземление и молниезащита
Основой заземления служит стальная полоса 4×40 мм, объединенная с металлическими элементами корпуса. В металлических и сэндвич-блоках заземление интегрируется с рамой основания.
- Арматура железобетона соединяется сваркой с магистралью.
- Коробки дверей и направляющие трансформатора присоединяются сварными соединениями.
- Гибкие перемычки устанавливаются на дверные створки и нейтраль трансформатора.
- Дополнительная молниезащита обычно не требуется.
Вентиляция
Естественный воздухообмен обеспечивается через жалюзийные решетки в стенах и воротах трансформаторной камеры, а также в дверях коридора обслуживания. Для оборудования с высоким тепловыделением могут устанавливаться дополнительные вентиляционные проемы.
Электрическая часть
РУВН
- Камеры КСО-300 с выключателями нагрузки ВН-10/630.
- КСО-200 с вакуумными выключателями ВВ/TEL-10/1000, ВВУ/СЭЩ-10/1000 и аналогами.
- Элегазовые блоки SM-6, RM-6, SafeRing.
- КСО 298К «Сигма+» с выкатными выключателями КВЭ/TEL или «Эволис».
- КСО «Сигма-2» с элегазовыми выключателями ВНТЭ.
Соединение трансформатора с ячейками выполняется кабелем с СПЭ-изоляцией 3×(1×120 мм²). Используются предохранители или микропроцессорные релейные защиты. Устанавливаются ОПН.

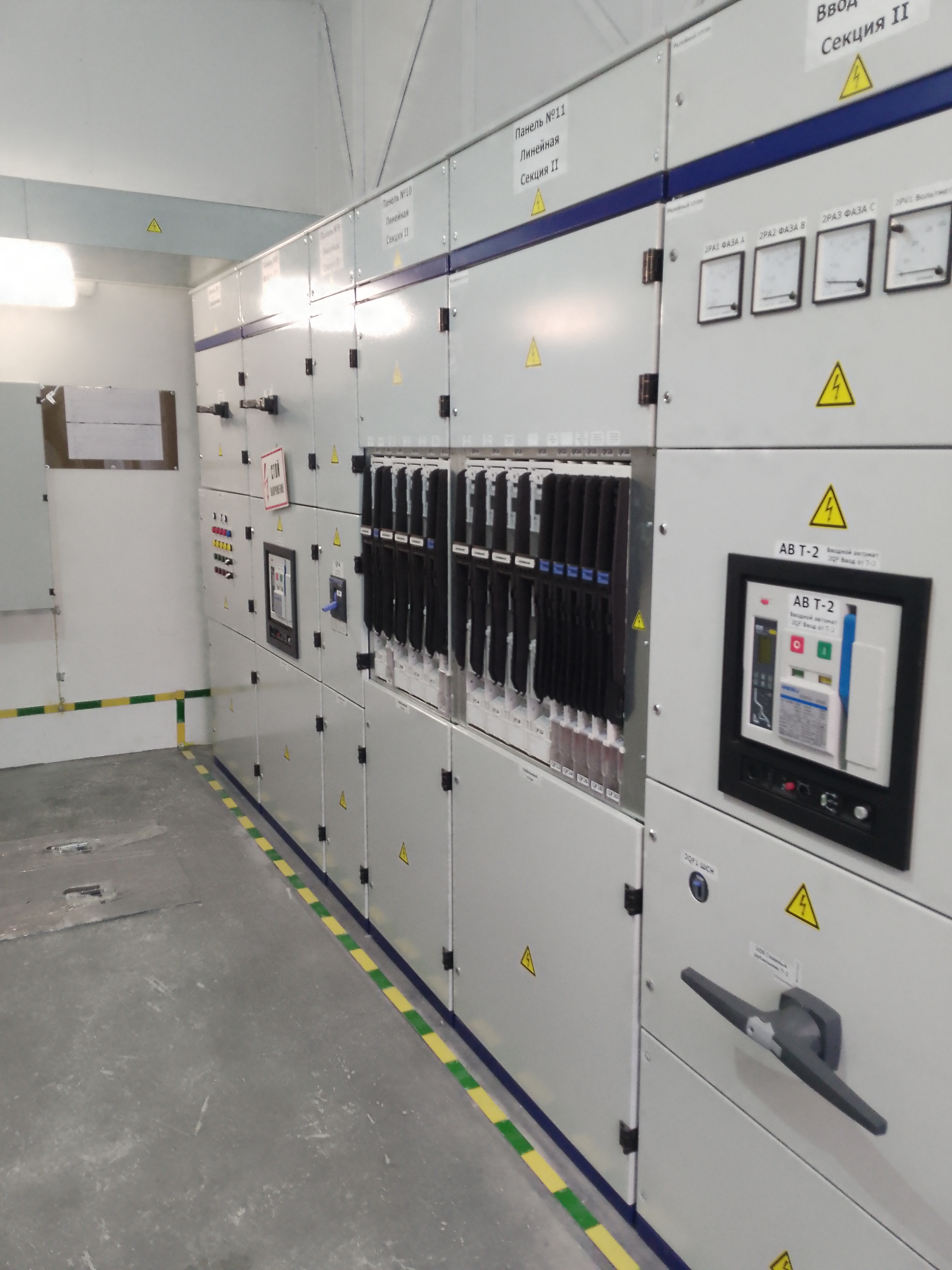

РУНН
- Вводной аппарат, секционирование.
- Отходящие линии любой мощности.
- Шкафы освещения, АСКУЭ, УКМ, АВР, наружного освещения.
- ОПН 0,4 кВ до вводного аппарата.
Системы отопления, освещения и собственных нужд монтируются на заводе. Трансформатор может поставляться отдельно.
Основные параметры и характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение ВН, кВ | 6; 10 |
| Наибольшее рабочее напряжение ВН, кВ | 7.2; 12.0 |
| Номинальное напряжение НН, кВ | 0.4 |
| Мощность трансформаторов, кВА | 25–250 |
| Шины РУВН (воздух), А | 400–1000 |
| Шины РУВН (SF6), А | 630 |
| Главные цепи РУВН (воздух), А | 400–1000 |
| Главные цепи РУВН (SF6), А | 630 |
| Шины РУНН, А | 1250–3200 |
| Термостойкость РУВН (1 с), кА | 16–20 |
| Динамическая стойкость РУВН, кА | 40–50 |
| Термостойкость НН (1 с), кА | до 105 |
| Динамическая стойкость НН, кА | до 200 |
| Частота, Гц | 50 |
| Вторичные цепи, В | 230 |
| Ремонтное освещение, В | 24 |
| Изоляция (масл.), ГОСТ 1516.1 | Нормальная |
| Изоляция (литая), ГОСТ 1516.1 | Облегченная |
| Степень защиты | IP 43 |
| Климатическое исполнение | УК |
| Срок службы, лет | 25+ |
Комплектация и опции
Базовый комплект включает РУВН, РУНН, шкаф собственных нужд, отопление и освещение. Дополнительные опции: АВР, АСКУЭ, шкафы управления, радиаторы, расширенные системы автоматизации. Трансформаторы могут поставляться отдельно.
Примеры схемных решений
Компоновки и схемы подбираются индивидуально. Инженеры «Промира» разрабатывают решения для тупиковых, магистральных и петлевых сетей, с учетом требований автоматизации, релейной защиты и учета электроэнергии.
